26
I Benutzer-Anleitung
I - 2 Bedienung des ND 780
Betriebsarten
Die ND 780 verfügt über zwei Betriebsarten: Istwert und Restweg. In
der Betriebsart Istwert wird immer die aktuelle Istposition des
Werkzeugs bezogen auf den aktiven Bezugspunkt angezeigt. Dabei
wird das Werkzeug verfahren bis der Anzeigewert der gewünschten
Sollposition entspricht. In der Betriebsart Restweg fahren Sie das
Werkzeug auf die Sollpositionen, indem Sie die jeweilige Achse auf
den Anzeigewert Null fahren. Wenn Sie mit der Restweg-Anzeige
arbeiten, können Sie die Soll-Positionen mit absoluten oder
inkrementalen Koordinaten eingeben.
Wenn Sie sich in der Betriebsart Istwert befinden und die Anwendung
Fräsen aktiv ist, ist nur der Längenversatz des Werkzeugs wirksam. In
der Betriebsart Restweg werden sowohl Radius- als auch
Längenversatz zur Berechnung des Restwegs zur gewünschten
Sollposition benutzt, bezogen auf die Schneide des sich im Einsatz
befindenden Werkzeugs.
Wenn sich die Positionsanzeige im Modus Drehen befindet, sind alle
Arten von Werkzeugversatz sowohl in der Betriebsart Istwert als auch
Restweg aktiv.
Mit der Taste ISTWERT/RESTWEG schalten Sie zwischen den beiden
Betriebsarten um. Mit der NACH-LINKS- ODER NACH-RECHTS-Taste
rufen Sie die verfügbaren Softkey-Funktionen in der Betriebsart
Istwert oder Restweg auf.
Bei der dreiachsigen Ausführung der Positionsanzeige bietet Ihnen die
Funktion Achskopplung die Möglichkeit, die Z -Achsen zu koppeln.
EINRICHTEN
Die Nd 780 verfügt über die zwei folgenden Menüs zum Einrichten der
Betriebsparameter: BEARBEITUNG EINRICHTEN und SYSTEM
EINRICHTEN. Mit den Parametern des Menüs BEARBEITUNG
EINRICHTEN passen Sie jede Bearbeitung den spezifischen
Anforderungen an. Im Menü SYSTEM EINRICHTEN definieren Sie
Parameter für Messgerät, Anzeige und Kommunikation.

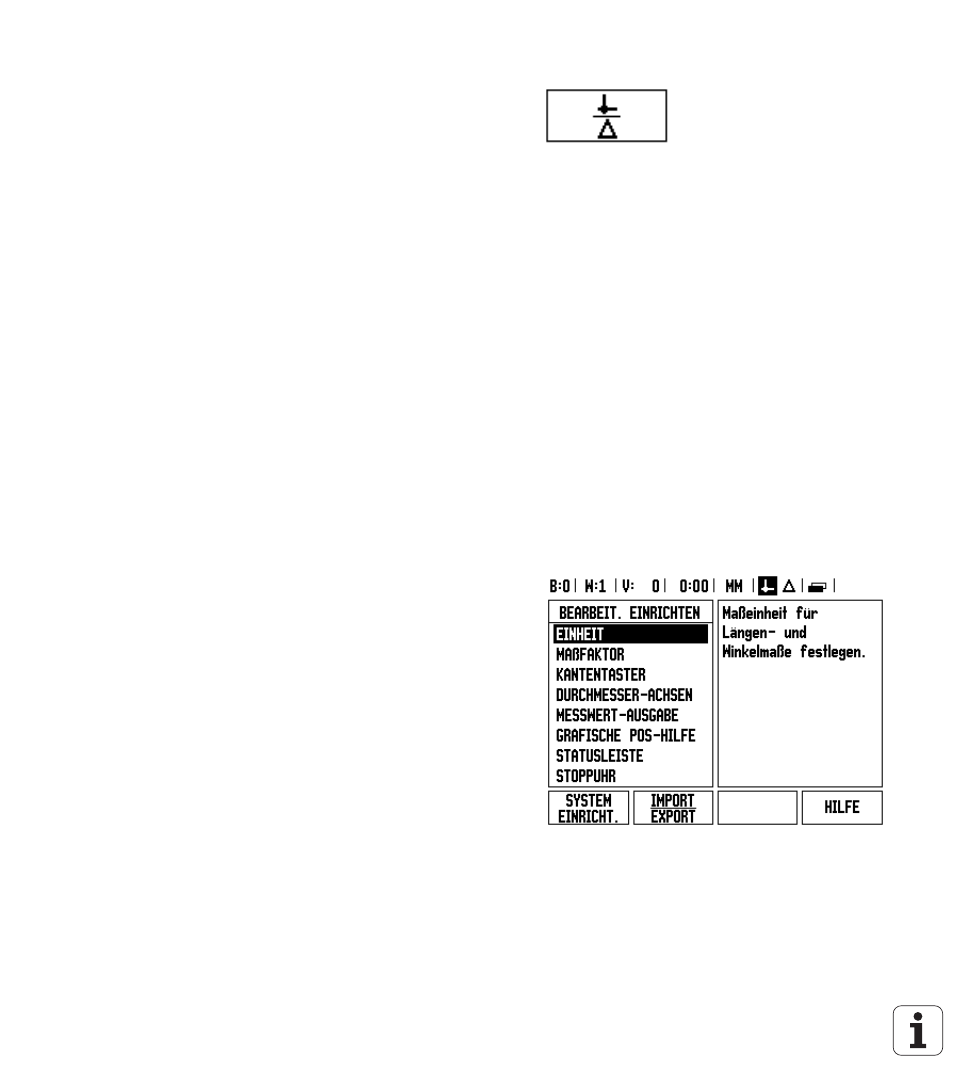

Das Menü BEARBEITUNG EINRICHTEN rufen Sie mit dem Softkey
EINRICHTEN auf. Sobald Sie sich im Menü BEARBEITUNG
EINRICHTEN befinden, stehen Ihnen die folgenden Softkeys zur
Verfügung:
 SYSTEM EINRICHTEN : Dieser Softkey ermöglicht Ihnen den
Zugriff auf die Einrichte-Parameter. Siehe „Die Parameter des
Menüs SYSTEM EINRICHTEN” auf Seite 89.
 IMPORT/EXPORT : Mit diesem Softkey starten Sie den
Import/Export der Betriebsparameter. Siehe „Import/Export” auf
Seite 31.
 HILFE
Mit diesem Softkey öffnen Sie die Online-Hilfe.
