100
Mantelfl
ä
chenbearbeitung

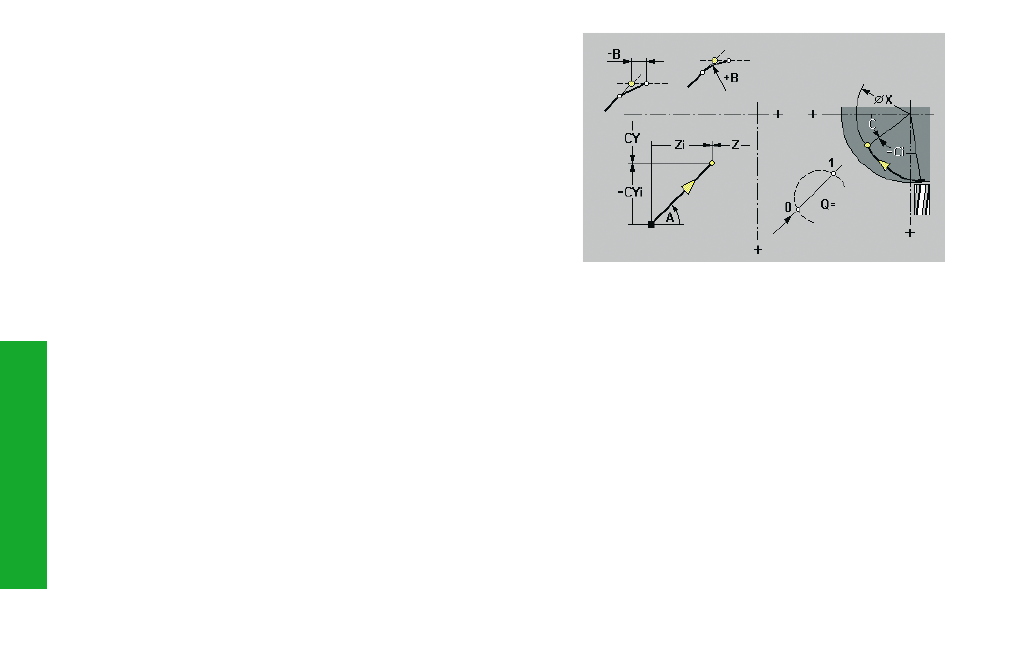

Linear Mantelfläche G111
Geometrie: G111 definiert eine Strecke in einer Mantelflächenkontur.
Parameter
Z, C:
Endpunkt, Endwinkel – Winkelrichtung: siehe Hilfebild
CY:
Endpunkt als Streckenmaß
A:
Neigungswinkel – Bezug: siehe Hilfebild
Q:
Schnittpunktauswahl – default: Q=0
• Q=0: naher Schnittpunkt
• Q=1: entfernter Schnittpunkt
B:
Fase/ Verrundung
• B keine Eingabe: tangentialer Übergang
• B=0: nicht tangentialer Übergang
• B>0: Radius der Rundung
• B<0: Breite der Fase
Bearbeitung: Das Werkzeug verfährt linear im Vorschub zum „End-
punkt".
Parameter
Z, C:
Endpunkt, Endwinkel – Winkelrichtung: siehe Hilfebild
CY:
Endpunkt als Streckenmaß
X:
Endpunkt (X Durchmessermaß) – (Zustellung)
