HEIDENHAIN MANUALplus 4110 Pilot Benutzerhandbuch
Seite 93
93
Stir
nfl
ä
c
henbearbeit
ung

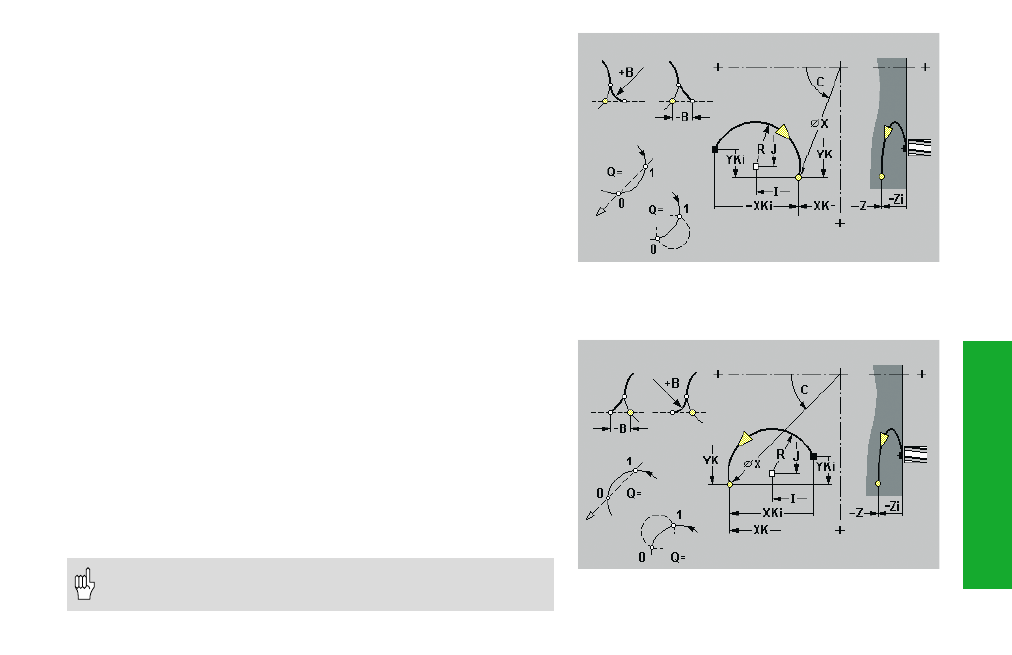

Kreisbogen Stirnfläche G102/G103
Geometrie: G102/G103 definiert einen Kreisbogen in einer Stirnflä-
chenkontur.
Parameter
X:
Endpunkt (X Durchmessermaß)
C:
Endwinkel – Winkelrichtung: siehe Hilfebild
XK,YK:
Endpunkt (kartesische Koordinaten)
R:
Radius
I, J:
Mittelpunkt (kartesische Koordinaten)
Q:
Schnittpunktauswahl – default: Q=0
• Q=0: naher Schnittpunkt
• Q=1: entfernter Schnittpunkt
B:
Fase/ Verrundung
• keine Eingabe: tangentialer Übergang
• B=0: nicht tangentialer Übergang
• B>0: Radius der Rundung
• B<0: Breite der Fase
Bearbeitung: Das Werkzeug verfährt linear im Vorschub zum „End-
punkt".
Parameter
X:
Endpunkt (X Durchmessermaß)
C:
Endwinkel – Winkelrichtung: siehe Hilfebild
XK,YK:
Endpunkt (kartesische Koordinaten)
R:
Radius
I, J:
Mittelpunkt (kartesische Koordinaten)
Z:
Endpunkt (Zustellung)
Endpunkt im Koordinatenursprung: XK=0, YK=0 programmieren
