Linear Stirnfläche G101
Geometrie: G101 definiert eine Strecke in einer Stirnflächenkontur.
Parameter
X:
Endpunkt (X Durchmessermaß)

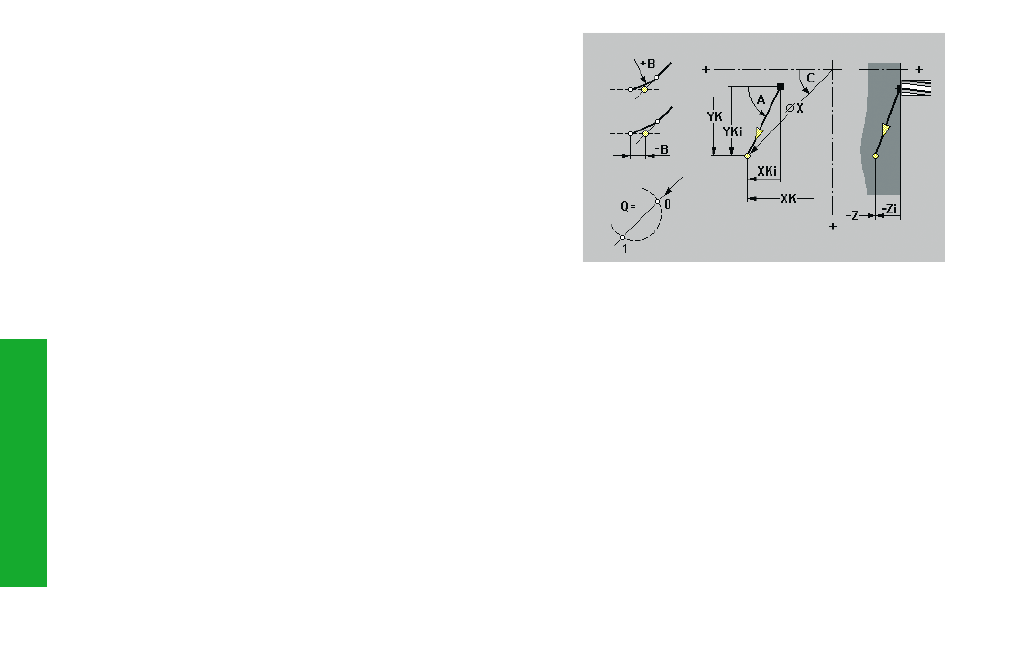

C: Endwinkel – Winkelrichtung: siehe Hilfebild
XK, YK: Endpunkt (in kartesischen Koordinaten)
A: Winkel zur positiven XK-Achse
Q: Schnittpunktauswahl – default: Q=0
• Q=0: naher Schnittpunkt
• Q=1: entfernter Schnittpunkt
B: Fase/ Verrundung
• B keine Eingabe: tangentialer Übergang
• B=0: nicht tangentialer Übergang
• B>0: Radius der Rundung
• B<0: Breite der Fase
Bearbeitung: Das Werkzeug verfährt linear im Vorschub zum „End-
punkt".
Parameter
X:
Endpunkt (X Durchmessermaß)
C: Endwinkel – Winkelrichtung: siehe Hilfebild
XK, YK: Endpunkt (in kartesischen Koordinaten)
Z: Endpunkt (Zustellung)
