Mantelflächenbearbeitung

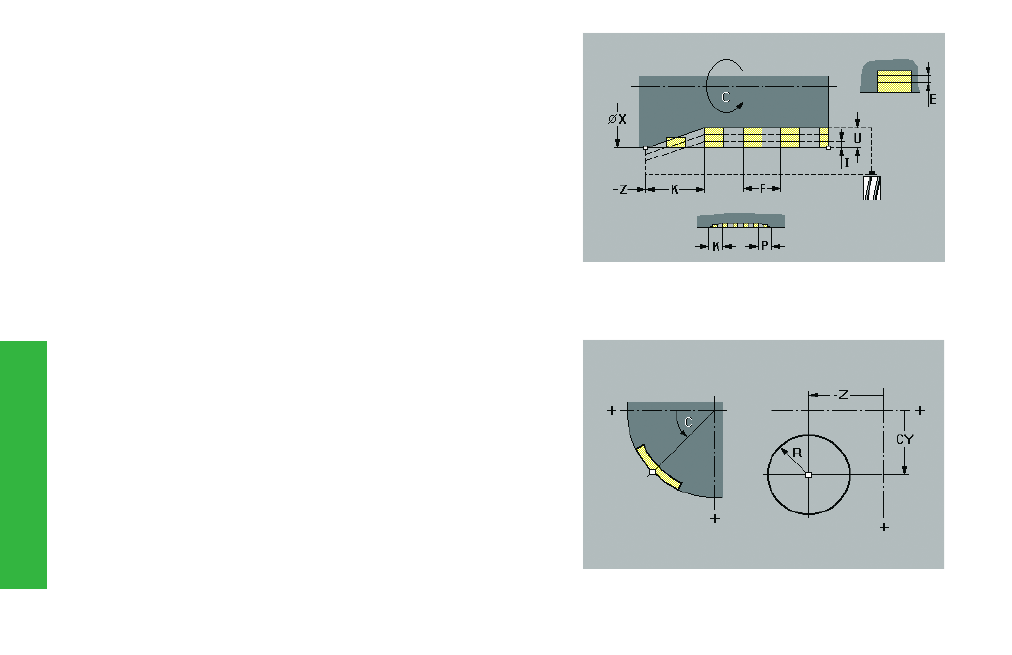

Wendelnut fräsen G798
G798 fräst eine Wendelnut ab der aktuellen Werkzeugposition bis zum
„Endpunkt X,Z“. Der „Startwinkel C“ definiert die Position des Nutan-
fangs.
Parameter
X:
Endpunkt (Durchmessermaß) – default: aktuelle X-Position
Z:
Endpunkt der Nut
C:
Startwinkel – default: 0
F1:
Gewindesteigung
• F1 positiv: Rechtsgewinde
• F1 negativ: LinksgewindeP
, K:
Anlauflänge, Auslauflänge – default: 0
U:
Nuttiefe
I:
maximale Zustellung – default: eine Zustellung
E:
Reduzierwert für Zustellungsreduzierung – default: 1
Figurdefinition Vollkreis Mantelläche G314
G314 definiert einen Vollkreis auf der Mantelfläche. Die Figur program-
mieren Sie in Kombination mit G794.
Parameter
Z, C:
Mittelpunkt, Winkel des Mittelpunktes
CY:
Mittelpunkt als Streckenmaß
R:
Radius des Kreises
