HEIDENHAIN MANUALplus 4110 Pilot Benutzerhandbuch
Seite 105
105
Mantelfl
ä
chenbearbeitung

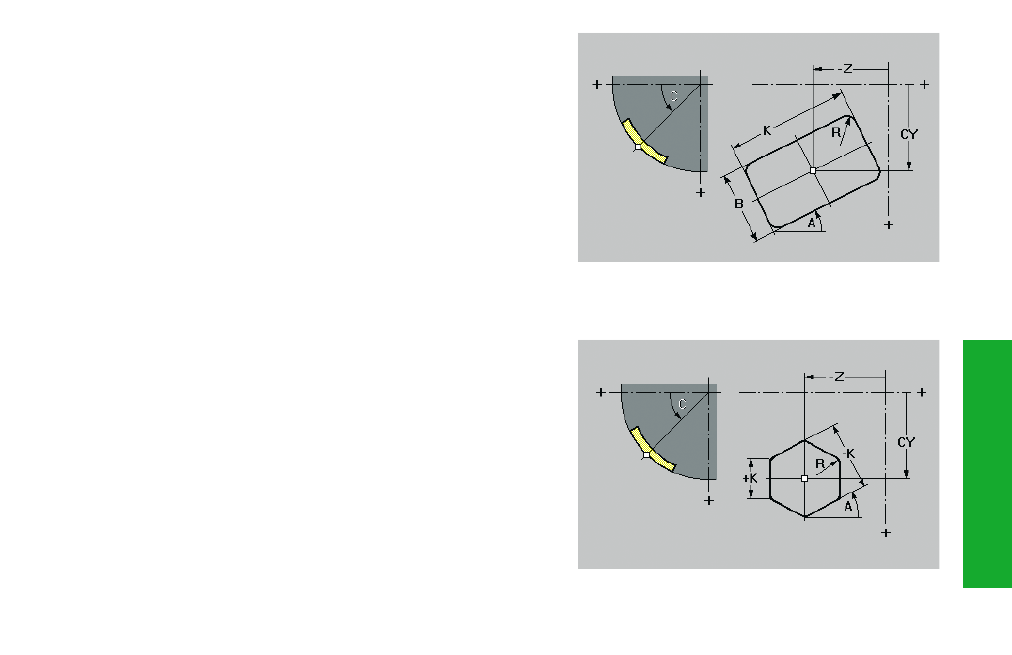

Figurdefinition Rechteck Mantelfläche G315
G315 definiert ein Rechteck auf der Mantelfläche. Die Figur programmie-
ren Sie in Kombination mit G794.
Parameter
Z, C:
Mittelpunkt, Winkel des Mittelpunktes
CY:
Mittelpunkt als Streckenmaß
A:
Winkel – Bezug: siehe Hilfebild
K:
Länge des Rechtecks
B:
Breite (Höhe) des Rechtecks
R:
Fase/Verrundung
• R<0: Fasenlänge
• R>0: Verrundungsradius
Figurdefinition Vieleck Mantelfläche G317
G317 definiert ein Vieleck auf der Mantelfläche. Die Figur programmieren
Sie in Kombination mit G794.
Parameter
Z, C:
Mittelpunkt, Winkel des Mittelpunktes
CY:
Mittelpunkt als Streckenmaß
Q:
Anzahl Kanten (3 † Q † 127)
A:
Winkel – Bezug: siehe Hilfebild
K:
Schlüsselweite (SW)/Länge
• K<0: Schlüsselweite
• K>0: Kantenlänge
R:
Fase/Verrundung
• R<0: Fasenlänge
• R>0: Verrundungsradius
