Bohrzyklen

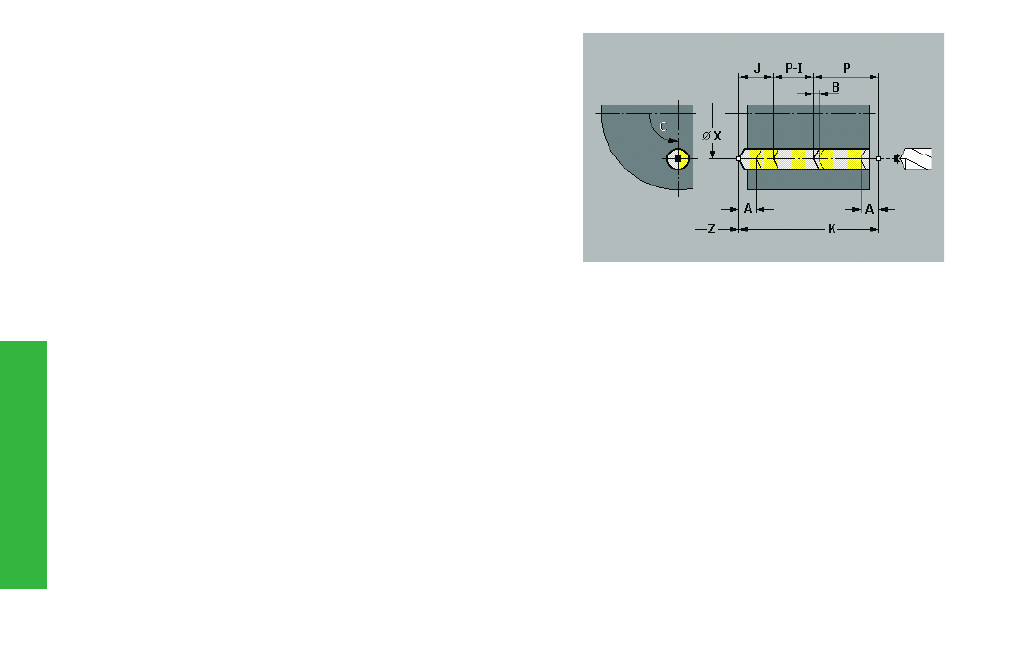

Tieflochbohrzyklus G74
G74 erstellt axiale und radiale Bohrungen. Bei dem Einsatz feststehender
Werkzeuge muss die axiale Bohrung im Zentrum liegen. Die Bohrung
wird in mehreren Stufen durchgeführt.
Die Zyklusausführung beginnt ab der aktuellen Werkzeug- und Spin-
delposition.
G74 entscheidet anhand von „X/Z", ob eine radiale oder axiale Bohrung
erstellt wird.
Parameter
X:
Endpunkt axiale Bohrung (Durchmessermaß)
Z:
Endpunkt radiale Bohrung
R:
Sicherheitsabstand – default: Wert aus „Aktuelle Parameter –
Bearbeitung – Sicherheitsabstände“
P:
1. Bohrtiefe – default: Bohrung ohne Unterbrechung
I:
Reduzierwert – default: 0
B:
Rückzugsabstand – default: Rückzug auf „Anfangspunkt Boh-
rung“
J:
minimale Bohrtiefe – default: 1/10 von P
A:
An- und Durchbohrlänge – default: 0
E:
Verweilzeit (zum Freischneiden am Bohrungsende) – default: 0
V:
An- und Durchbohrvarianten (Vorschubreduzierung: 50%)
• 0: ohne Vorschubreduzierung
• 1: Durchbohrreduzierung
• 2: Anbohrreduzierung
• 3: An- und Durchbohrreduzierung
K:
Bohrtiefe (radiale Bohrung: Radiusmaß) – default: wird errechnet
D:
Rückzugsart für Rückzug und Zustellung in der Bohrung – default: 0
• 0: Eilgang
• 1: Vorschub
