Einstechzyklus
Einfacher Stechzyklus axial G865
Einfacher Stechzyklus radial G866

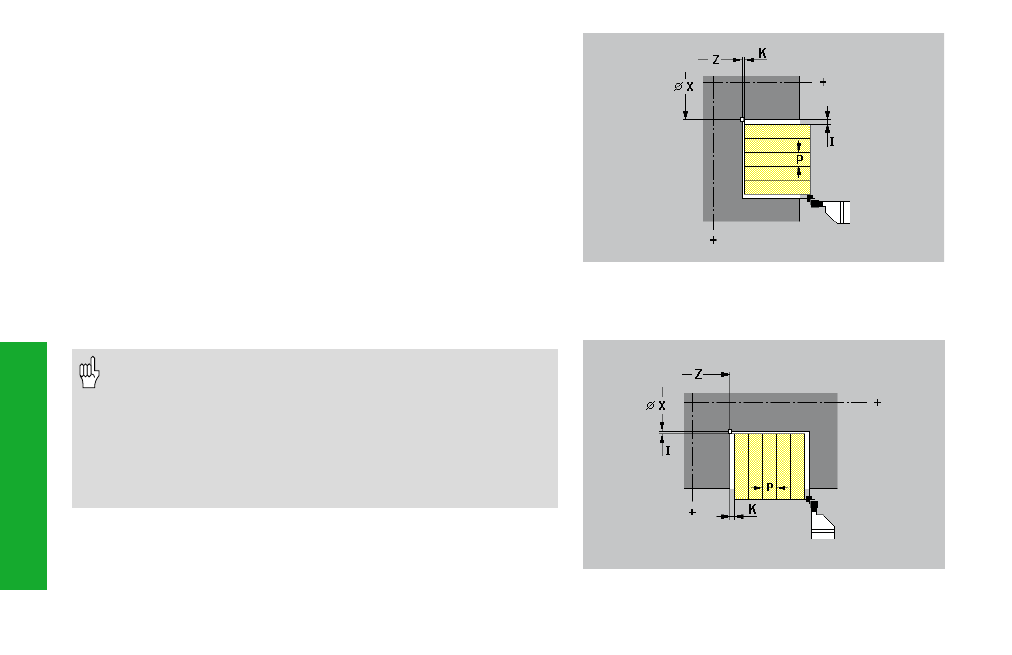

G865/G866 sticht das durch die Werkzeugposition und „X, Z“ beschriebe-
ne Rechteck.
Werkzeugposition am Zyklusende: Zyklusstartpunkt.
Parameter
X, Z:
Bodeneckpunkt (X Durchmessermaß)
P:
Stechbreite
I, K:
Aufmaße – default: 0
Q:
Schruppen/Schlichten
• Q=0: nur Schruppen
• Q=1: Schruppen und Schlichten
E:
Schlichtvorschub/Verweilzeit
• bei Q=0: Verweilzeit (Freischneidezeit) – default: Zeitdauer von
zwei Umdrehungen
• bei Q=1: Schlichtvorschub – default: aktiver Vorschub
• Berechnung der Stechaufteilung
• „Stechbreite P“ ist angegeben: Zustellungen
P
• „Stechbreite P“ ist nicht angegeben: Zustellungen
0,8 *
Schneidenbreite des Werkzeugs
• Schneidenradiuskorrektur: wird durchgeführt
• Aufmaße: G57/G58-Aufmaße werden verrechnet, wenn I/K in
dem Zyklus nicht angegeben sind. Nach der Zyklusausführung
werden die Aufmaße gelöscht.
