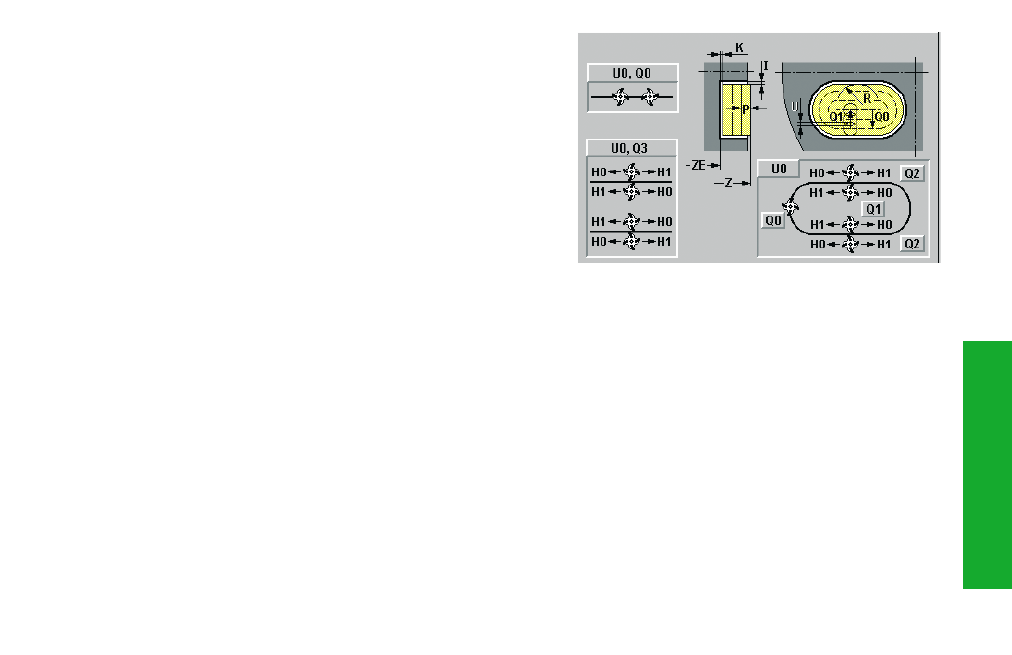

Kontur- und Figurfräszyklus Stirnfläche G793
G793 fräst Figuren oder „freie Konturen“ auf der Stirnfläche.
Dem G793 folgt die zu fräsende Figur oder „freie Kontur“:
• Figur: G304 – Kreis, G305 – Rechteck oder G307 – Vieleck gefolgt
von G80.
• freie Kontur: G100 – Startpunkt freie Kontur; Konturbeschreibung
mit G101..G103; G80 – Abschluß der Konturbeschreibung
Parameter
Z, ZE:
Fräsoberkante, Fräsgrund
P:
maximale Zustellung – default: eine Zustellung
U:
Überlappungsfaktor – default: 0
• U=0: Konturfräsen
• U>0: (minimale) Überlappung = U*Fräserdurchmesser
R:
Einfahrradius (Radius Ein-/Ausfahrbogen) – default: 0
• R=0: Konturelement wird direkt angefahren – danach senk-
rechte Tiefen-Zustellung
• R>0: Fräser fährt Ein-/Ausfahrbogen
• R<0 bei Innenecken: Fräser fährt Ein-/Ausfahrbogen
• R<0 bei Außenecken: Länge lineares Ein-/Ausfahrelement
I:
Aufmaß konturparallel
K:
Aufmaß in Zustellrichtung
F:
Zustellvorschub (für Tiefenzustellung) – default: aktiver Vor-
schub
E:
reduzierter Vorschub für zirkulare Elemente – default: aktueller
Vorschub
H:
Fräslaufrichtung – default: 0
• H=0: Gegenlauf
• H=1: Gleichlauf
Q:
Zyklustyp (= Fräsort) – default: 0
Konturfräsen (U=0)
• Q=0: Fräsermittelpunkt auf der Kontur
• Q=1 – geschlossene Kontur: Innenfräsen
• Q=1 – offene Kontur: links in Bearbei-
tungsrichtung
• Q=2 – geschlossene Kontur: Außenfräsen
• Q=2 – offene Kontur: rechts in Bearbei-
tungsrichtung
• Q=3 (offene Konturen): siehe Hilfebild
Taschenfräsen (U>0)
• Q=0: von innen nach außen
• Q=1: von außen nach innen
O:
Schruppen/Schlichten – default: 0
• O=0: Schruppen
• O=1: Schlichten
