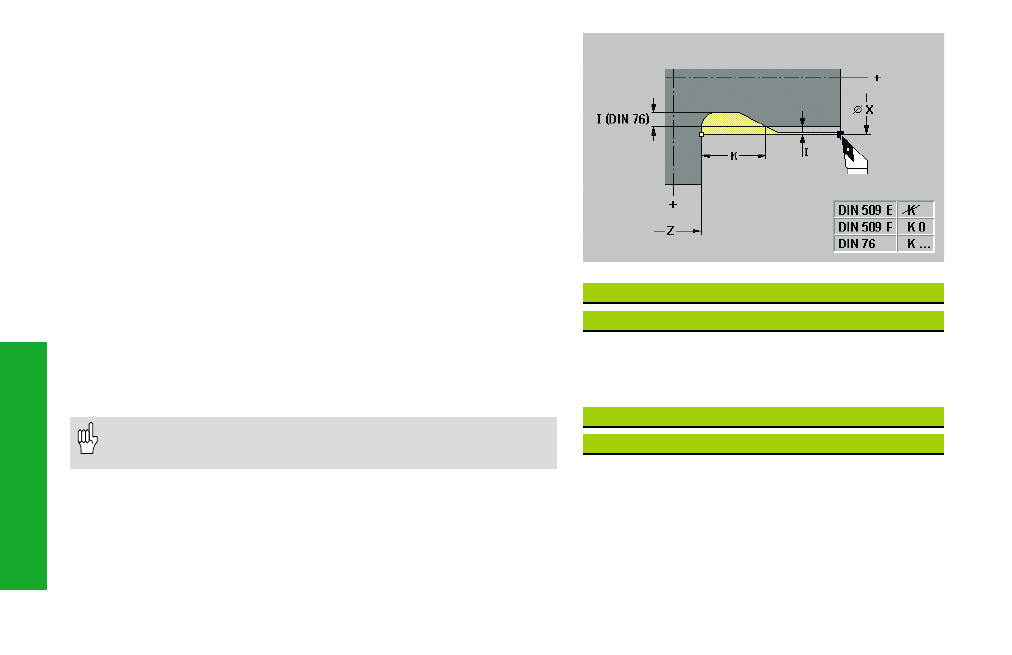

Freistichzyklus G85
G85 erstellt Freistiche nach DIN 509 E, DIN 509 F und DIN 76 (Gewinde-
freistich). „K“ definiert den Freistichtyp.
Freistichparameter: siehe Tabelle
Der vorgelagerte Zylinder wird bearbeitet, wenn das Werkzeug auf dem
Zylinderdurchmesser („X“) „vor“ dem Zylinder positioniert wird.
Parameter
X, Z:
Zielpunkt (X Durchmessermaß)
I:
Schleifaufmaß/Tiefe
• DIN 509 E, F: Schleifaufmaß – default: 0
• DIN 76: Freistichtiefe
K:
Freistichlänge und Freistichtyp
• K keine Eingabe: DIN 509 E
• K=0: DIN 509 F
• K>0: Freistichlänge bei DIN 76
E:
reduzierter Vorschub (für die Fertigung des Freistichs) – default:
aktiver Vorschub
Freistichwinkel bei Freistich DIN 509 E und F: 15°
Planwinkel bei Freistich DIN 509 F: 8°
• Schneidenradiuskorrektur: wird nicht durchgeführt.
• Aufmaße: werden nicht verrechnet
Freistich DIN 509 E
Durchmesser
I
K
R
< 18
0,25
2
0,6
> 18 - 80
0,35
2,5
0,6
> 80 0,45
4
1
Freistich DIN 509 F
Durchmesser
I
K
R
P
< 18
0,25
2
0,6
0,1
> 18 - 80
0,35
2,5
0,6
0,2
> 80
0,45
4
1
0,3
I = Freistichtiefe
K = Freistichlänge
R = Freistichradius
P = Plantiefe
