Bohrzyklen
Gewindefräsen axial
Der Zyklus fräst ein Gewinde in eine bestehende Bohrung.
Das Werkzeug wird innerhalb der Bohrung auf den „Endpunkt Gewinde“
positioniert. Dann fährt das Werkzeug im „Einfahrradius R“ an, fräst das
Gewinde in einer Drehung von 360° und stellt dabei um die „Gewinde-
steigung F“ zu. Anschließend fährt der Zyklus das Werkzeug frei und
zieht es auf den Startpunkt zurück.

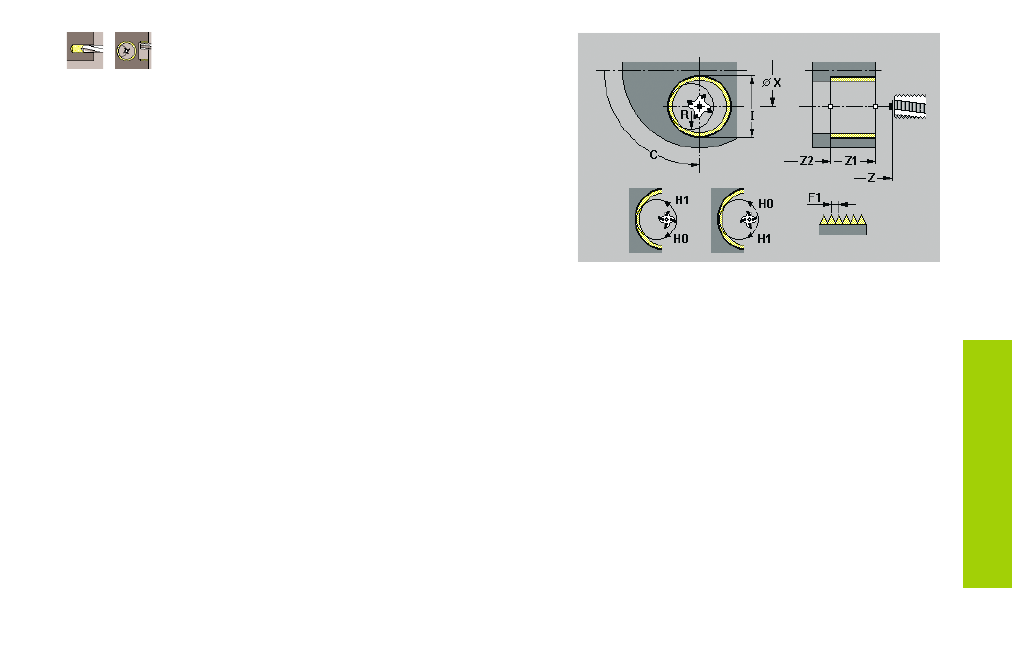

Hinweise zu Zyklusparametern:
C:
Spindelwinkel (C-Achsposition)
Z1: Startpunkt Gewinde – default: Startpunkt Z
Z2: Endpunkt Gewinde
I: Gewindeinnendurchmesser
R: Einfahrradius – default: (I – Fräserdurchmesser)/2
F1: Gewindesteigung
J: Gewinderichtung – default: 0
• J=0: rechts
• J=1: links
H: Fräslaufrichtung – default: 0
• H=0: Gegenlauf
• H=1: Gleichlauf
