14
Einzelschnitte

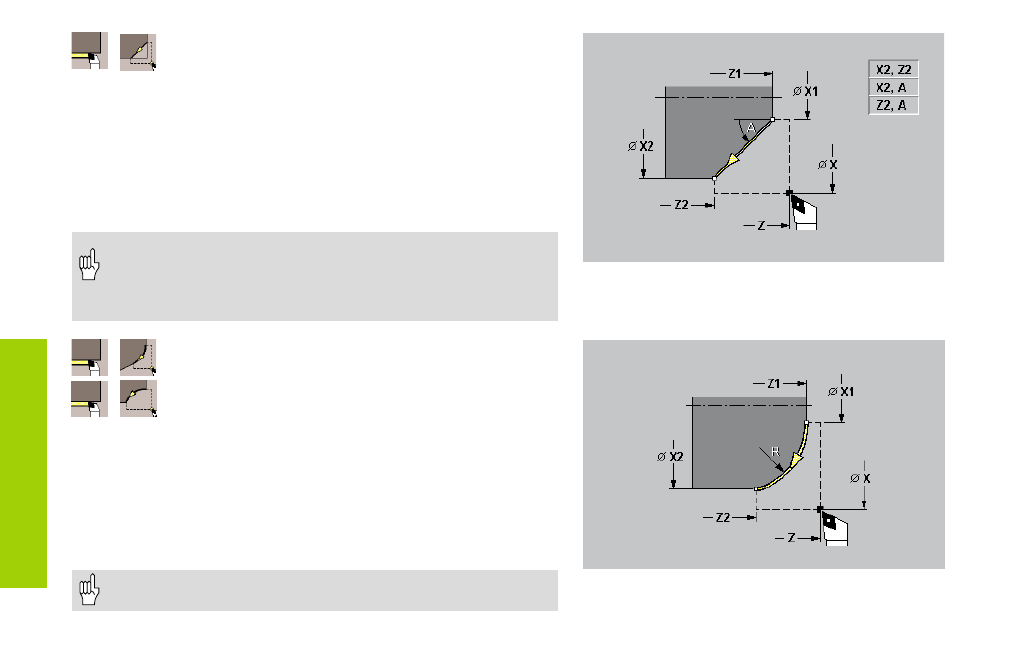

Zirkularbearbeitung
(Ob die Zirkularbearbeitung rechtsdrehend oder linksdre-
hend ausgeführt wird, das wählen Sie anhand des
Softkey-Symbols.)
Das Werkzeug fährt zirkular vom „Startpunkt X, Z“ im Vorschub zum
„Endpunkt Kontur X2, Z2“. Das Werkzeug bleibt am Ende des Zyklus
stehen.
Kontur Zirkular („mit Rücklauf“)
Das Werkzeug fährt an, führt den zirkularen Schnitt durch und fährt am
Ende des Zyklus zum „Startpunkt“ zurück.
Im Modus „mit Rücklauf“ erfolgt die Schneidenradiuskorrektur.
Linearbearbeitung im Winkel
Die MANUALplus errechnet die Zielposition und fährt linear vom „Start-
punkt X, Z“ im Vorschub zur „Zielposition“. Das Werkzeug bleibt am Ende
des Zyklus stehen.
Kontur Linear Winkel („mit Rücklauf“)
Die MANUALplus errechnet die Zielposition. Dann fährt das Werkzeug
an, führt den linearen Schnitt durch und fährt am Ende des Zyklus zum
„Startpunkt“ zurück.
• Im Modus „mit Rücklauf“ erfolgt die Schneidenradius-
korrektur.
• Parameterkombinationen zur Definition des Zielpunktes:
siehe Hilfebild
