Aufmaß achsparallel G57

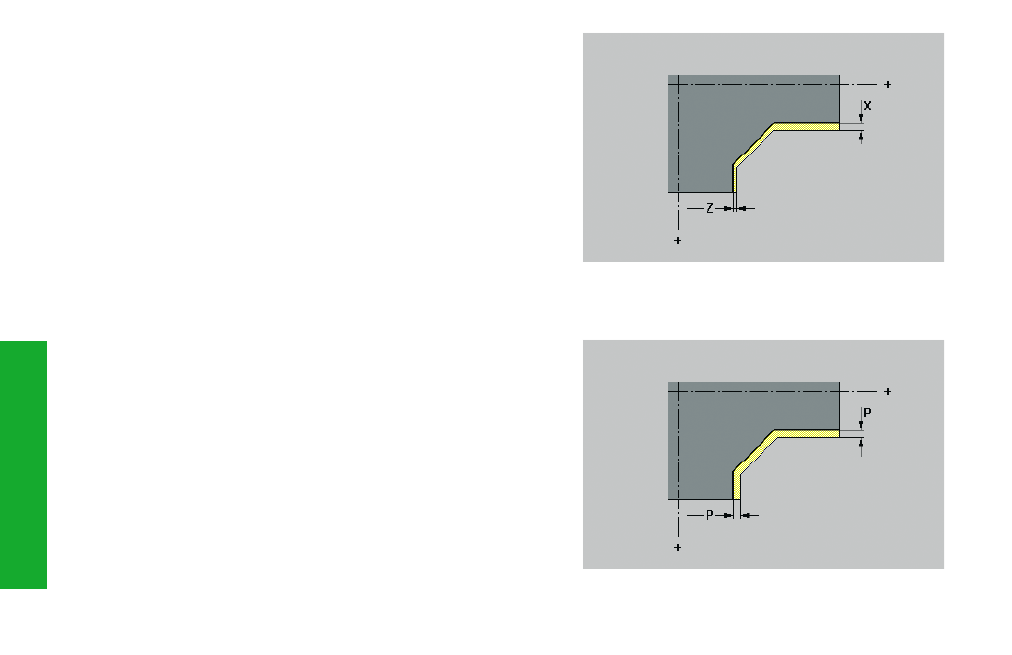

G57 definiert unterschiedliche Aufmaße für X und Z. G57 muss vor dem
Zyklus stehen, in dem die Aufmaße berücksichtigt werden sollen.
Folgende Zyklen berücksichtigen die Aufmaße:
• Abspanzyklen: G81, G817, G818, G819, G82, G827, G828, G829, G83
• Stech- und Stechdrehzyklen: G81x, G82x, G86x
Die Zyklen G81, G82 und G83 löschen nicht die Aufmaße nach Zyklus-
ausführung. Bei den anderen Zyklen gelten die Aufmaße nach Zyklus-
ausführung nicht mehr.
Parameter
X / Z: Aufmaß in X / Z (X Durchmessermaß)
Aufmaß konturparallel (äquidistant) G58
G58 definiert ein konturparalleles Aufmaß. G58 muss vor dem Zyklus
stehen, in dem das Aufmaß berücksichtigt werden soll. Ein negatives
Aufmaß ist bei dem Zyklus G89 erlaubt.
Folgende Zyklen berücksichtigen das Aufmaß:
• Abspanzyklen: G817, G818, G819, G827, G828, G829, G83
• Stech- und Stechdrehzyklen: G81x, G82x, G86x
Der Zyklus G83 löscht nicht die Aufmaße nach Zyklusausführung.
Parameter
P:
Aufmaß
