HEIDENHAIN MANUALplus 4110 Pilot Benutzerhandbuch
Seite 41
41
Bohr
- und F
rä
smust
e
r

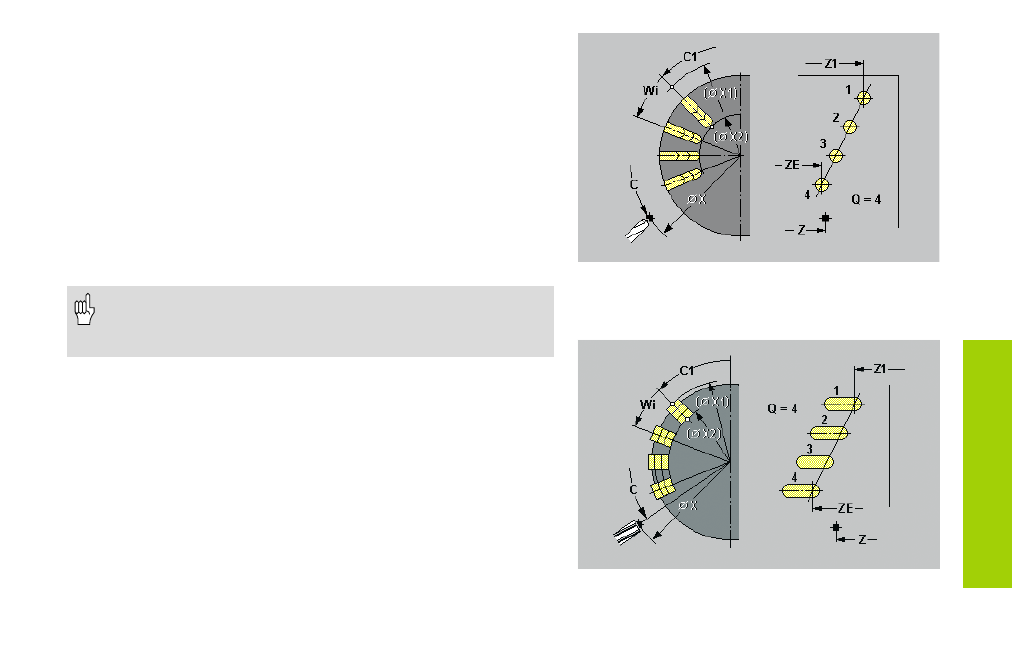

Muster linear radial
„Muster linear“ wird bei Bohrzyklen (Bohren, Tieflochbohren, Gewin-
debohren) und Fräszyklen (Nut, ICP-Kontur) zugeschaltet, um Bohr-/
Fräsmuster mit gleichmäßigen Abständen auf einer Linie auf der Man-
telfläche zu erstellen.
Hinweise zu Zyklusparametern:
C:
Spindelwinkel – default: aktueller Spindelwinkel
Z1, C1:
Anfangspunkt Muster – default: „Startpunkt Z" gilt als „An-
fangspunkt Muster"
ZE:
Endpunkt Muster – default: Z1 gilt als „Endpunkt Muster"
Wi:
Winkelinkrement (Musterabstand) – default: Bohrungen/
Fräsbearbeitungen werden gleichmäßig auf dem Umfang
angeordnet
ICP-Fräskonturen: Wenn der Konturstartpunkt außerhalb des
Koordinaten-Nullpunkts liegt, wird der Abstand Konturstartpunkt
– Koordinaten-Nullpunkt auf die Musterposition addiert.
