Rohteil
Rohteil Stange/Rohr

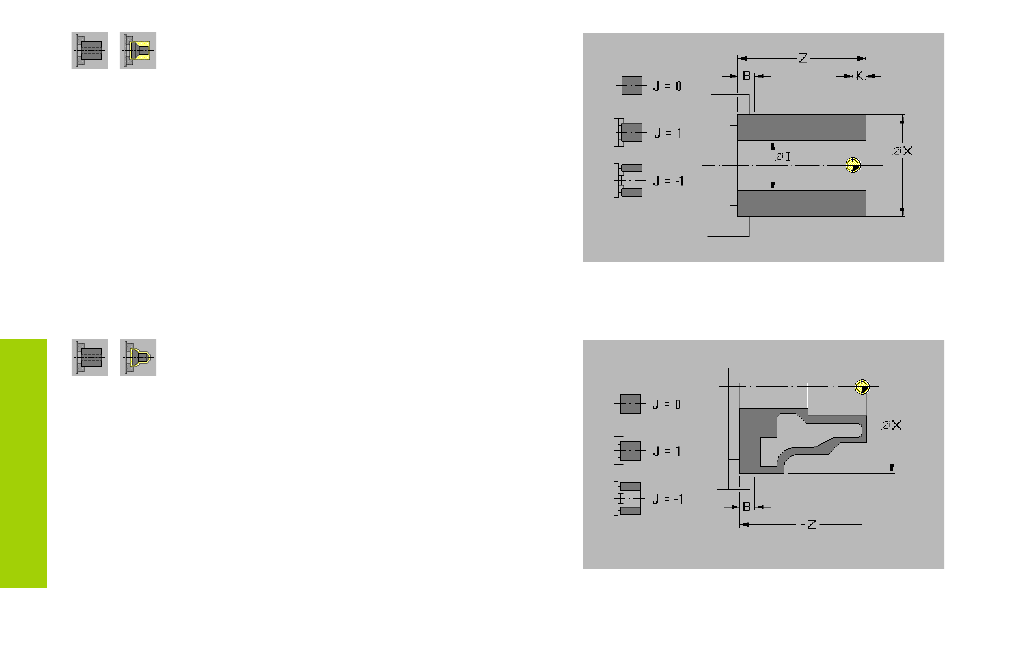

Der Zyklus beschreibt das Rohteil und die Spannsituation. Diese
Informationen werden in der Simulation ausgewertet.
Hinweise zu Zyklusparametern:
X:
Außendurchmesser
Z: Länge (inclusive Plan-Aufmaß und Spannbereich)
I: Innendurchmesser bei Rohteiltyp „Rohr“
K: Rechte Kante (Plan-Aufmaß)
B: Spannbereich
J: Spannart
• 0: nicht eingespant
• 1: außen gespannt
• 2: innen gespannt
ICP-Rohteilkontur
Der Zyklus bindet das per ICP beschriebene Rohteil ein und be-
schreibt die Spannsituation. Diese Informationen werden in der
Simulation ausgewertet.
Hinweise zu Zyklusparametern:
X:
Spanndurchmesser
Z: Spannposition in Z
B: Spannbereich
J: Spannart
• 0: nicht eingespant
• 1: außen gespannt
• 2: innen gespannt
N: ICP Konturnummer
