Fr
ä
szyklen

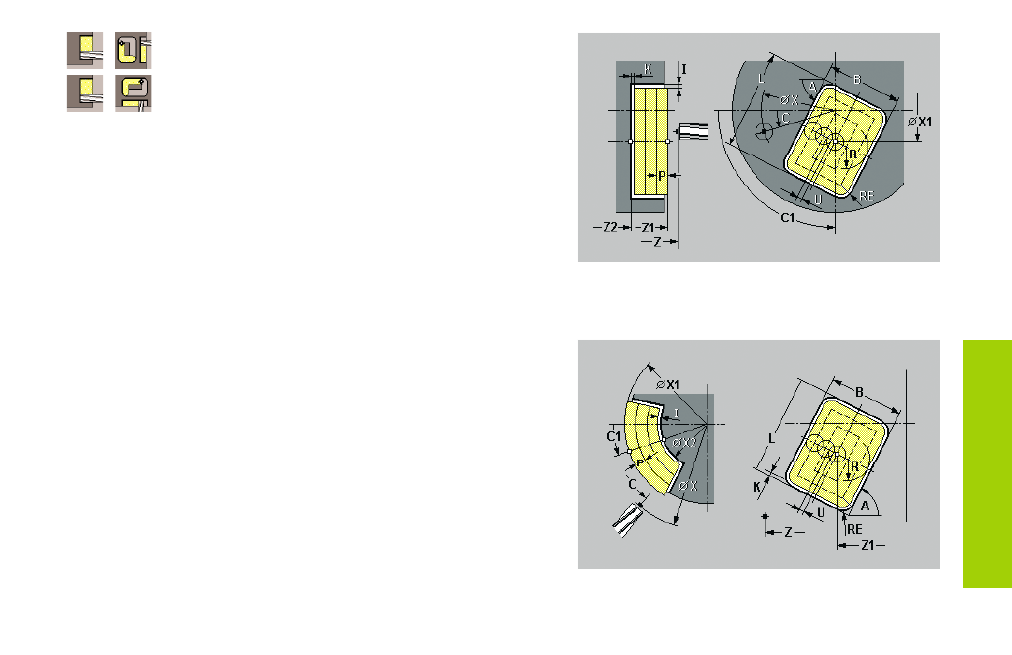

Figur axial
Figur radial
Abhängig von den Parametern fräst der Zyklus eine Kontur bzw.
schruppt/schlichtet eine Tasche auf der Stirnfläche/Mantelfläche.
Sie können folgende Konturen definieren:
• Rechteck (Q=4, L<>B)
• Quadrat (Q=4, L=B)
• Kreis (Q=0, RE>0, L und B: keine Eingabe)
• Dreieck oder Vieleck (Q=3 oder Q>4, L>0)
Hinweise zu Zyklusparametern:
U:
Überlappungsfaktor
• keine Eingabe: Konturfräsen
• U>0: Taschenfräsen – (minimale) Überlappung der Fräs-
bahnen = U*Fräserdurchmesser
H:
Fräslaufrichtung – default: 0
• H=0: Gegenlauf
• H=1: Gleichlauf
J:
Konturfräsen:
• J=0: auf der Kontur
• J=1: innen
• J=2: außen
Taschenfräsen:
• J=0: von innen nach außen
• J=1: von außen nach innen
O:
Fräsablauf (nur beim Taschenfräsen) – default: 0
• O=0: Schruppen
• O=1: Schlichten
Figur axial
Figur radial
