Abspanzyklen

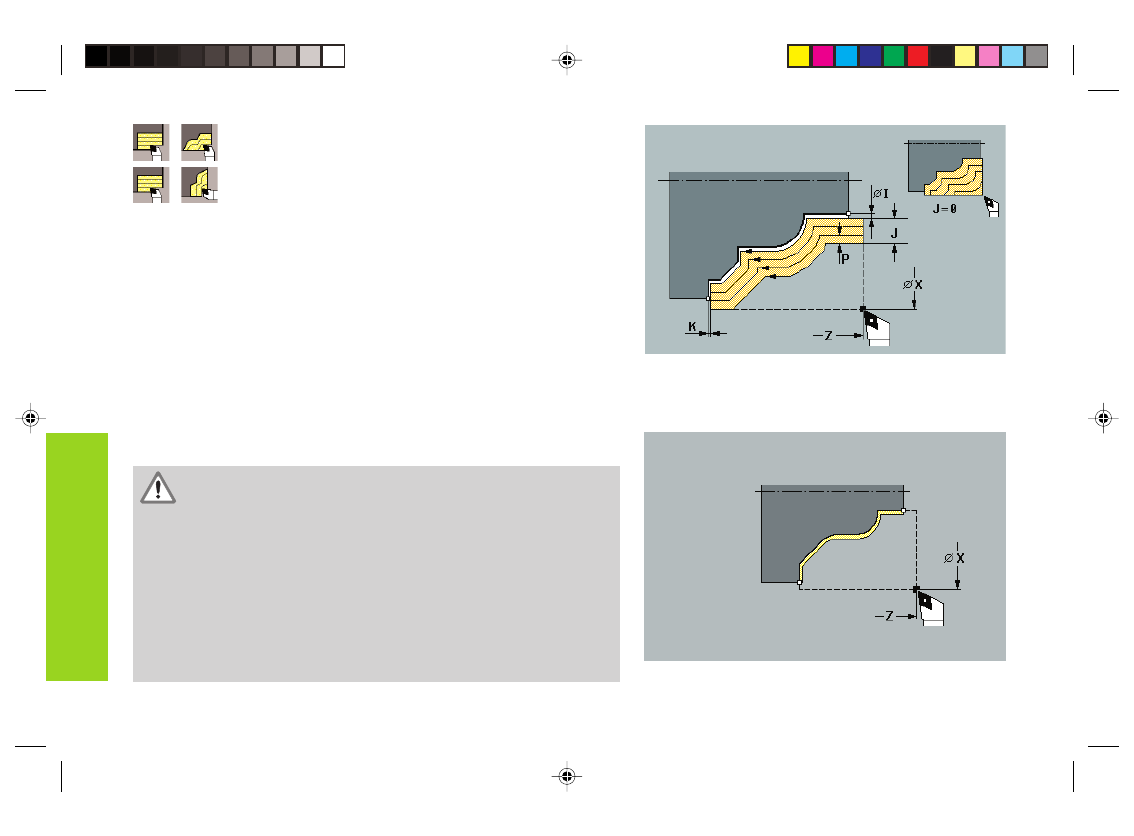

ICP-Konturparallel längs
ICP-Konturparallel plan
Bei ICP-Zyklen definieren Sie die Bearbeitungsparameter innerhalb der
Zyklusbeschreibung und spezifizieren die zu bearbeitende Kontur in
einem ICP-Makro.
Schruppen: Der Zyklus schruppt konturparallel abhängig vom
Parameter „J“:
• J=0: den durch „X, Z“ und der ICP-Kontur beschriebenen Bereich
unter Berücksichtigung der Aufmaße.
• J>0: den durch die ICP-Kontur (plus Aufmaße) und dem „Roh-
teilaufmaß J“ beschriebenen Bereich.
Schlichten: Der Zyklus schlichtet den in der „ICP Kontur N“ beschrie-
benen Konturabschnitt.
Achtung Kollisionsgefahr !
• Sind Einstell- und Spitzenwinkel des Werkzeugs nicht defi-
niert, taucht das Werkzeug bei fallenden Konturen mit dem
programmierten Eintauchwinkel ein. Sind Einstell- und
Spitzenwinkel des Werkzeugs definiert, taucht das Werk-
zeug mit dem maximal möglichen Winkel ein. Das Rest-
material bleibt stehen.
• Bei Rohteilaufmaß J>0: Verwenden Sie als „Zustelltiefe P“
die kleinere Zustellung, wenn aufgrund der Schnei-
dengeometrie die maximale Zustellung in Längs- und Plan-
richtung unterschiedlich ist.
