Bohr
- und F
rä
smust
e
r

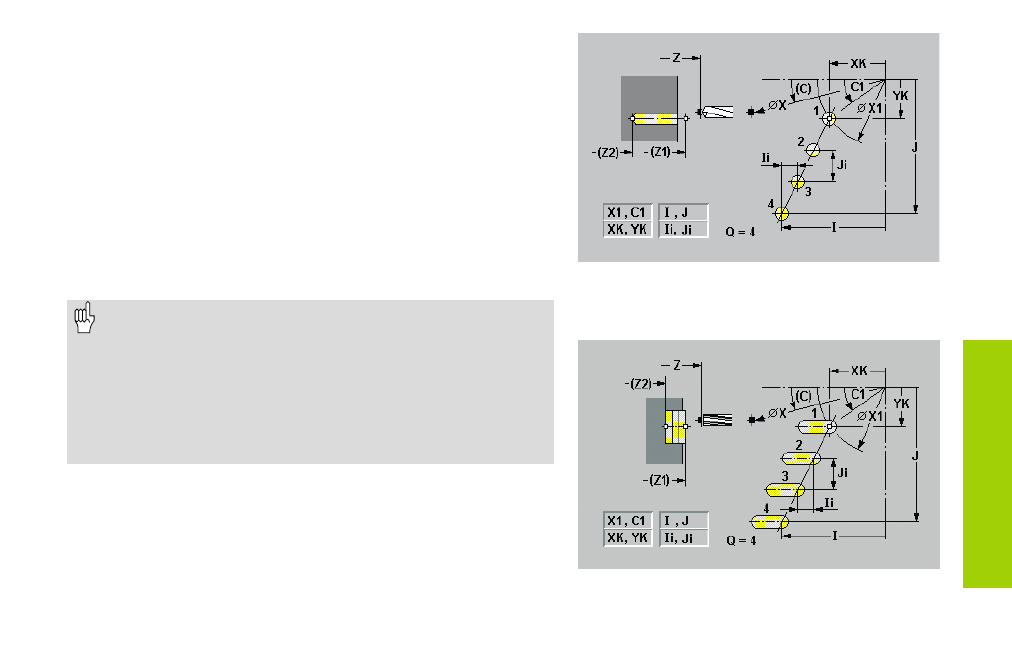

Muster linear axial
„Muster linear“ wird bei Bohrzyklen (Bohren, Tieflochbohren, Gewin-
debohren) und Fräszyklen (Nut, ICP-Kontur) zugeschaltet, um Bohr-/
Fräsmuster mit gleichmäßigen Abständen auf einer Linie auf der Stirnflä-
che zu erstellen.
Den „Start-/Endpunkt Muster“ und die einzelnen Muster-Positionen
beschreiben Sie mit folgenden Parameterkombinationen:
• Startpunkt Muster:
• X1, C1 oder
• XK, YK
• Muster-Positionen:
• Ii, Ji und Q
• I, J und Q
• Bohrmuster: die MANUALplus generiert die Befehle M12,
M13 (Backenbremse klemmen/lösen) unter folgenden Voraus-
setzungen: das Bohr-/Gewindebohrwerkzeug muss „angetrie-
ben“ (Parameter „WKZ angetrieben H“) und die „Drehrichtung
MD“ definiert sein.
• ICP-Fräskonturen: Wenn der Konturstartpunkt außerhalb des
Koordinaten-Nullpunkts liegt, wird der Abstand Konturstart-
punkt – Koordinaten-Nullpunkt auf die Musterposition addiert.
