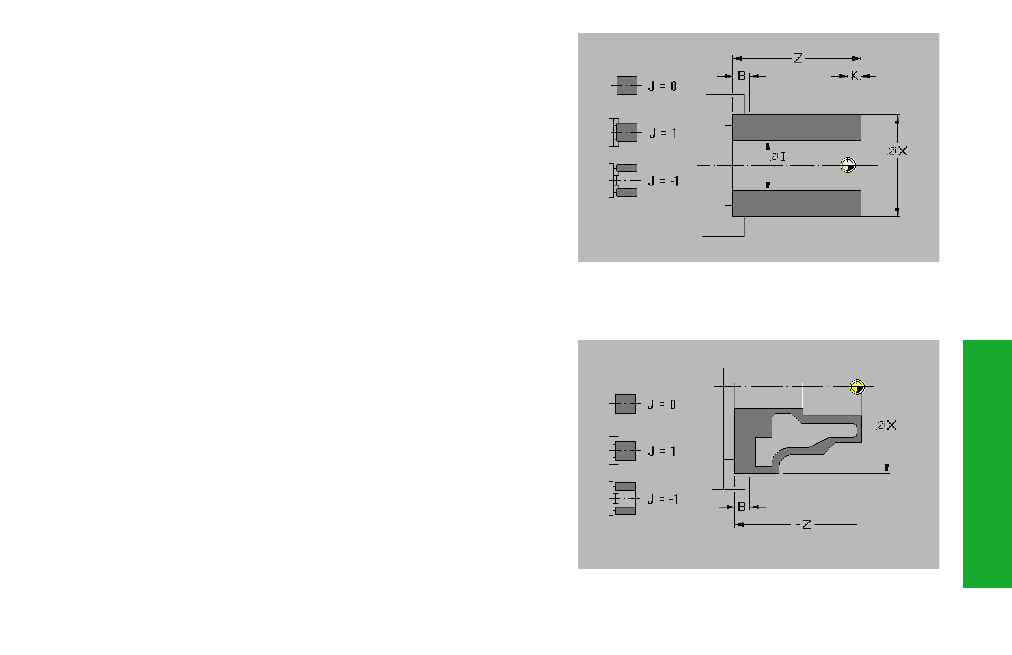

Futterteil Zylinder/Rohr G20
G20 beschreibt das Rohteil und die Spannsituation. Diese Informatio-
nen werden in der Simulation ausgewertet.
Parameter
X: Durchmesser
Z: Länge (inclusive Plan-Aufmaß und Spannbereich)
K: Rechte Kante (Plan-Aufmaß)
I: Innendurchmesser bei Rohteiltyp „Rohr“
B:
Spannbereich
J: Spannart
• 0: nicht eingespant
• 1: außen gespannt
• 2: innen gespannt
Roht
eilbesc
hr
eibung
Rohteilkontur G21
G21 beschreibt die Spannsituation. Die Rohteilbeschreibung erfolgt mit
G1, G2/3 und G12/13 Befehlen, unmittelbar nach dem G21. Ein G80
beendet die Rohteilbeschreibung.
Diese Informationen werden in der Simulation ausgewertet.
Parameter
X: Spanndurchmesser
Z: Spannposition in Z
B:
Spannbereich
J: Spannart
• 0: nicht eingespant
• 1: außen gespannt
• 2: innen gespannt
