Fräszyklen
Wendelnut fräsen

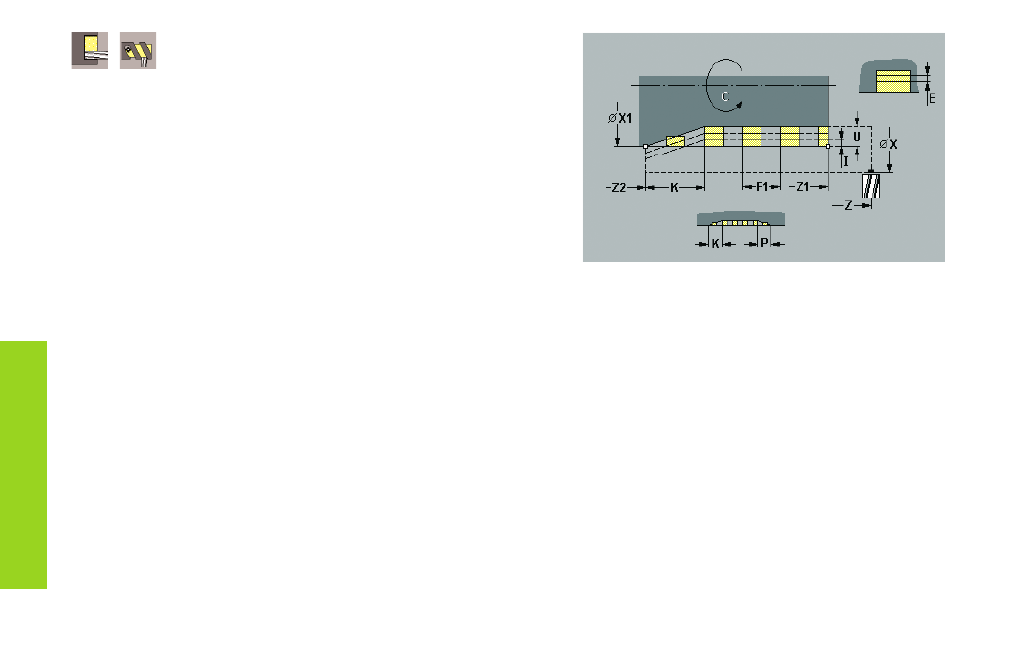

Der Zyklus fräst eine Wendelnut von „Z1“ bis „Z2“. „C1“ definiert die
Position des Nutanfangs. Mit „P“ bzw. „K“ definieren Sie eine Rampe
am Anfang/Ende der Nut. Die Nutbreite entspricht dem Frä-
serdurchmesser.
Die erste Zustellung wird mit „I“ durchgeführt – die weiteren Zustel-
lungen berechnet die MANUALplus wie folgt:
aktuelle Zustellung = I * (1 – (n–1) * E)
n: n-te Zustellung
Die Reduzierung der Zustellung erfolgt bis auf ‡ 0,5 mm. Danach wird
jede Zustellung mit 0,5 mm durchgeführt.
Hinweise zu Zyklusparametern:
C1:
Anfangswinkel
X1:
Durchmesser
Z1, Z2:
Startpunkt/Endpunkt Nut
F1:
Gewindesteigung
• F1 positiv: Rechtsgewinde
• F1 negativ: Linksgewinde
P, K:
Anlauflänge, Auslauflänge
U:
Nuttiefe
I:
maximale Zustellung
E:
Schnitttiefenreduzierung
