Kontur- und Figurfräszyklus Mantelfläche G794
G794 fräst Figuren oder „freie Konturen“ auf der Mantelfläche.
Dem G794 folgt die zu fräsende Figur oder „freie Kontur“:
• Figur: G314 – Kreis, G315 – Rechteck oder G317 – Vieleck gefolgt
von G80.
• freie Kontur: G110 – Startpunkt freie Kontur; Konturbeschreigung
mit G111..G113; G80 – Abschluß der Konturbeschreibung
Parameter
X, XE: Fräsoberkante (Durchmesser), Fräsgrund
P:
maximale Zustellung – default: eine Zustellung
U:
Überlappungsfaktor – default: 0
• U=0: Konturfräsen
• U>0: (minimale) Überlappung = U*Fräserdurchmesser
R:
Einfahrradius (Radius Ein-/Ausfahrbogen) – default: 0
• R=0: Konturelement wird direkt angefahren
• R>0: Fräser fährt Ein-/Ausfahrbogen
• R<0 bei Innenecken: Fräser fährt Ein-/Ausfahrbogen
• R<0 bei Außenecken: Länge lineares Ein-/Ausfahrelement
K, I:
Aufmaß konturparallel, Aufmaß in Zustellrichtung
F:
Zustellvorschub (für Tiefenzustellung) – default: aktiver Vorschub
E:
reduzierter Vorschub für zirkulare Elemente – default: aktueller
Vorschub
H:
Fräslaufrichtung – default: 0
• H=0: Gegenlauf
• H=1: Gleichlauf
Q:
Zyklustyp (= Fräsort) – default: 0
Konturfräsen (U=0)
• Q=0: Fräsermittelpunkt auf der Kontur
• Q=1 – geschlossene Kontur: Innenfräsen
• Q=1 – offene Kontur: links in Bearbeitungs-
richtung
• Q=2 – geschlossene Kontur: Außenfräsen
• Q=2 – offene Kontur: rechts in Bearbei-
tungsrichtung

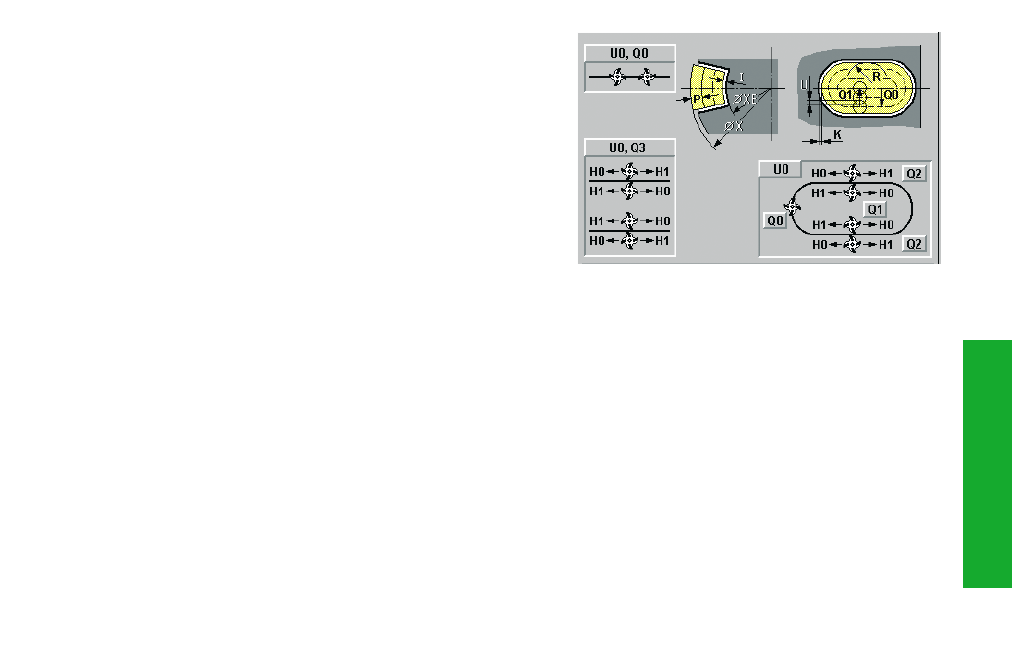

• Q=3: siehe Hilfebild
Taschenfräsen (U>0)
• Q=0: von innen nach außen
• Q=1: von außen nach innen
O:
Schruppen/Schlichten – default: 0
• O=0: Schruppen
• O=1: Schlichten
