HEIDENHAIN MANUALplus 4110 Pilot Benutzerhandbuch
Seite 29
29
F
reistic
hzyklen

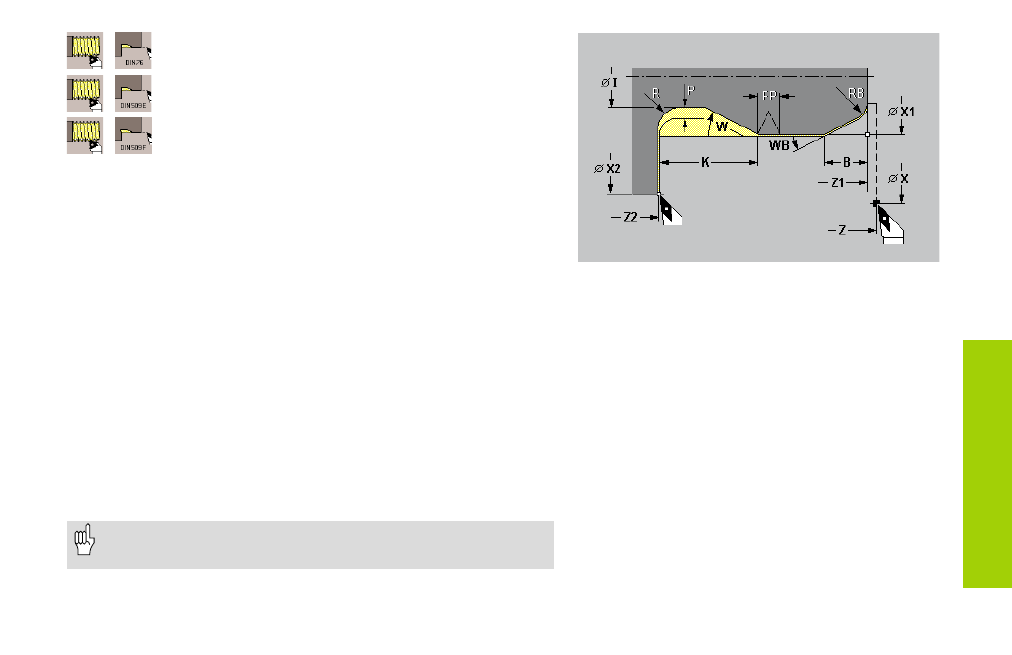

Gewindefreistich DIN 76
Freistich DIN 509 E
Freistich DIN 509 F
Die Zyklen fertigen den Freistich, bearbeiten den Zylinderanschnitt, den
vorgelagerten Zylinder und die anschließende Planfläche.
Freistich-Parameter, die Sie nicht angeben, ermittelt die MANUALplus
aus der Normtabelle.
Gewindefreistich: Wenn Sie das „Freistichaufmaß P“ eingeben, wird die
Bearbeitung in Vor- und Fertigdrehen aufgeteilt. „P“ ist das Längsauf-
maß das Planaufmaß ist immer 0,1 mm.
Hinweise zu Zyklusparametern:
FP:
Gewindesteigung (bei Gewindefreistich) – default: FP wird
aufgrund des Durchmessers ermittelt
E:
reduzierter Vorschub (beim Eintauchen) –
default: Vorschub F
R:
Freistichradius – default: Normtabelle. Der Freistichradius wird
auf beiden Seiten des Freistichs ausgeführt.
B:
Zylinderanschnittlänge – default: kein Zylinderanschnitt
WB:
Anschnittwinkel – default: 45 °
RB:
Anschnittradius – default: kein Anschnittradius
Parameter die Sie angeben, werden berücksichtigt – auch wenn
die Normtabelle andere Werte vorsieht.
Beispiel: Gewindefreistich DIN 76
