HEIDENHAIN MANUALplus 4110 Pilot Benutzerhandbuch
Seite 114
114
Bohrw
e
rk
z
eug
e

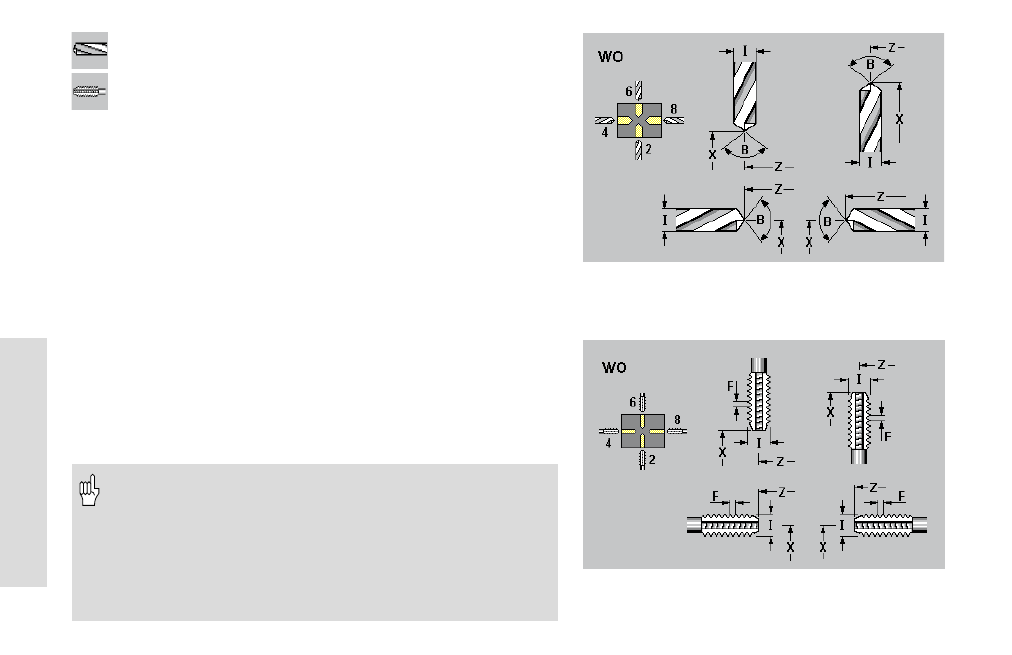

Bohrwerkzeuge
Gewindebohrwerkzeuge
Werkzeugparameter
X, Z:
Einstellmaß
WO:
Werkzeugorientierung (Kennziffer siehe Hilfebild)
I:
Bohrdurchmesser / Gewindedurchmesser
B:
Spitzenwinkel – Bereich: 0°<B<=180°
F:
Gewindesteigung
DX/DZ:
Verschleißkorrektur
H:
WKZ angetrieben (0=nicht angetrieben; 1=angetrieben)
default: 0
Q:
(Referenz zum) Werkzeugtext
MD:
Drehrichtung (3=M3; 4=M4) – default: nicht vorgegeben
TS:
Schnittgeschwindigkeit – default: nicht angegeben
TF:
Vorschub – default: nicht angegeben
PT:
Standzeit – default: nicht angegeben
RT:
Reststandzeit (Anzeigefeld)
PZ:
Stückzahl – default: nicht angegeben
RZ:
Reststückzahl (Anzeigefeld)
Bohrwerkzeuge
• Die Spindeldrehzahl wird bei „konstanter Schnittgeschwindig-
keit“ anhand von „I“ errechnet.
• „I, B" werden genutzt, um die Werkzeugschneide in der
Simulation darzustellen.
Gewindebohrwerkzeuge: „F“ wird ausgewertet, wenn der Pa-
rameter Gewindesteigung in dem Gewindebohrzyklus nicht an-
gegeben wird.
Bohrwerkzeug
Gewindebohrwerkzeug
