Gewindezyklen
Kegelgewinde
API-Gewinde

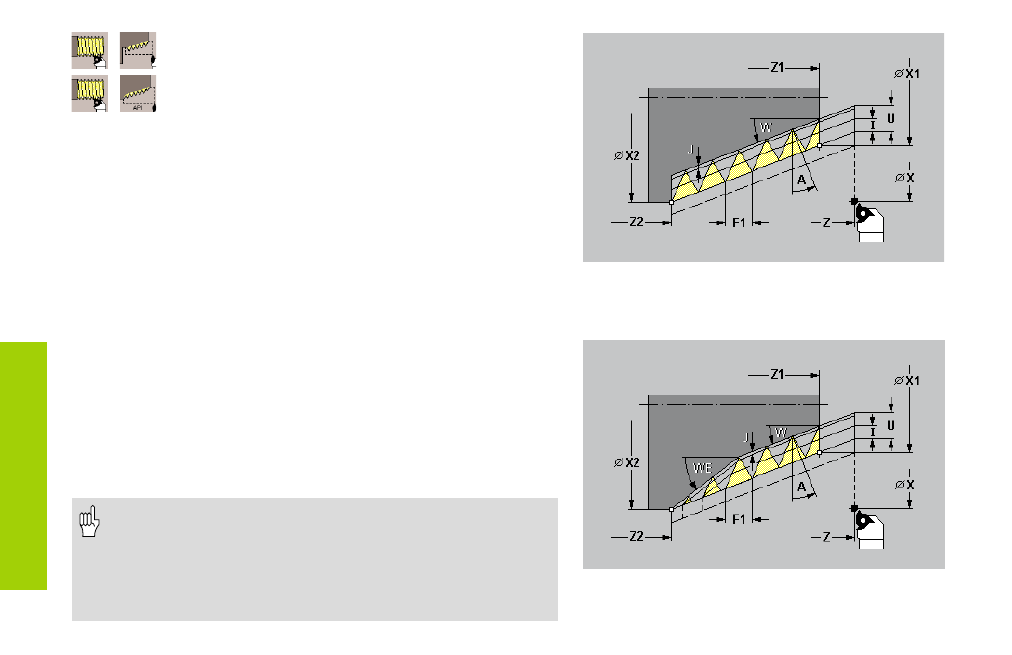

Der Zyklus erstellt ein ein- oder mehrgängiges Kegel-/API-Gewinde. Sie
stellen per Funktionstaste ein, ob ein Außen- oder Innengewinde gefertigt
wird. Das Gewinde beginnt an dem „Startpunkt X“ und endet an dem
„Endpunkt Z2“ (ohne Vor- und Nachlauf). Bei dem API-Gewinde verringert
sich die Gewindetiefe am Auslauf des Gewindes.
Hinweise zu Zyklusparametern:
F1:
Gewindesteigung (wird als Vorschub ausgewertet)
U:
Gewindetiefe – default:
• Außengewinden: U=0.6134*F1
• Innengewinden: U=–0.5413*F1
I:
1. Schnittiefe – default: I wird in Abhängigkeit von U und F1
berechnet
A:
Zustellwinkel – default: 30°; Bereich: –60° < A < 60°
• A<0: Zustellung von der linken Flanke
• A>0: Zustellung von der rechten Flanke
J:
Restschnittiefe – default: 1/100 mm
D:
Gangzahl – default: 1 Gewindegang
E:
inkrementale Steigung (vergrößert/verkleinert die Steigung pro
Umdrehung um E) – default: 0
• „Zyklus-Stop“ wirkt am Ende eines Gewindeschnitts.
• Vorschub- und Spindeloverride sind während der Zyklusaus-
führung nicht wirksam.
• Die Funktion „Letzter Schnitt" ist nach Ablauf des Zyklus an-
wählbar. Dabei wird der letzte Gewindeschnitt wiederholt, wo-
bei eine Korrektur mit den Handrädern möglich ist.
Kegelgewinde
API-Gewinde
