Kreisbogen Mantelfläche G102/G103

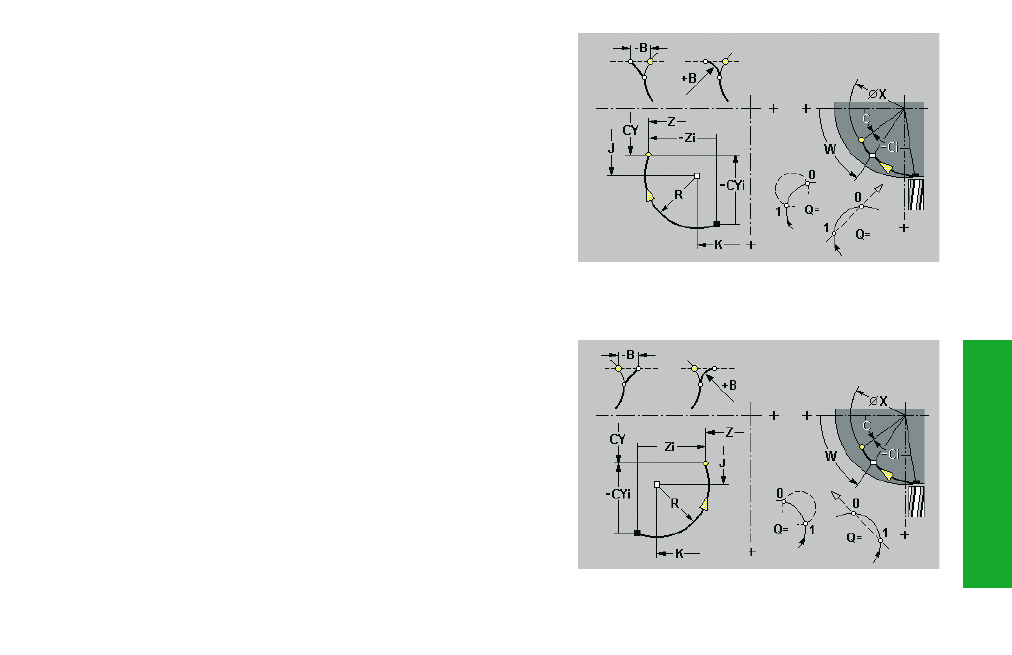

Geometrie: G112/G113 definiert einen Kreisbogen in einer Mantelflächen-
kontur.
Parameter
Z, C:
Endpunkt, Endwinkel – Winkelrichtung: siehe Hilfebild
CY:
Endpunkt als Streckenmaß (Bezug: G120-Referenzdurchmesser)
R:
Radius
K, J:
Mittelpunkt (J als Streckenmaß)
W:
Winkel Mittelpunkt – Winkelrichtung: siehe Hilfebild
Q:
Schnittpunktauswahl – default: Q=0
• Q=0: naher Schnittpunkt
• Q=1: entfernter Schnittpunkt
B:
Fase/ Verrundung
• B keine Eingabe: tangentialer Übergang
• B=0: nicht tangentialer Übergang
• B>0: Radius der Rundung
• B<0: Breite der Fase
Bearbeitung: Das Werkzeug verfährt zirkular im Vorschub zum „End-
punkt". Die Drehrichtung von G112, G113 entnehmen Sie dem Hilfebild.
Parameter
Z, C:
Endpunkt, Endwinkel – Winkelrichtung: siehe Hilfebild
CY:
Endpunkt als Streckenmaß
R:
Radius
K, J:
Mittelpunkt (J als Streckenmaß)
W:
Winkel Mittelpunkt – Winkelrichtung: siehe Hilfebild
X:
Endpunkt (X Durchmessermaß) – (Zustellung)
