46
ICP
-Pr
ogr
ammier
ung

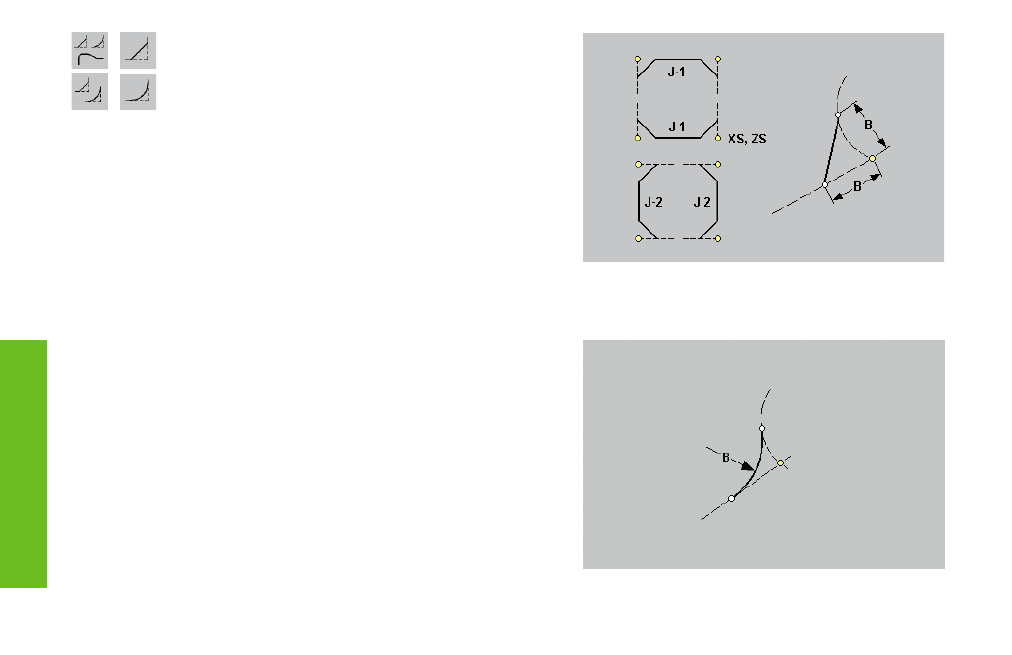

Fase
Verrundung
Der Eckpunkt ist durch „XS, ZS“ vorgegeben. Sie geben die „Fasenbreite
B“ / den „Rundungsradius B“ ein.
Drehkonturen: Ist das erste Element der ICP-Kontur eine Fase/Verrun-
dung, dann spezifiziert „J“ die Lage der Fase.
Parameter
XS, ZS:
Kontureckpunkt
B:
Fasenbreite / Rundungsradius
J:
Elementlage des „gedachtes Bezugselement“ bei
• J = 1: Planelement in +X-Richtung
• J=–1: Planelement in –X-Richtung
• J = 2: Längselement in +Z-Richtung
• J=–2: Längselement in –Z-Richtung
F:
Sondervorschub
Fase/Verrundung bei Drehkonturen
Fase/Verrundung bei Stirn- und Mantelflächen-
konturen
