Startpunkt Kontur/Eilgang Stirnfläche G100
Geometrie: G100 definiert den Anfangspunkt einer Stirnflächenkontur.
Parameter
X, C:
Endpunkt (Durchmessermaß), Endwinkel – Winkelrichtung:

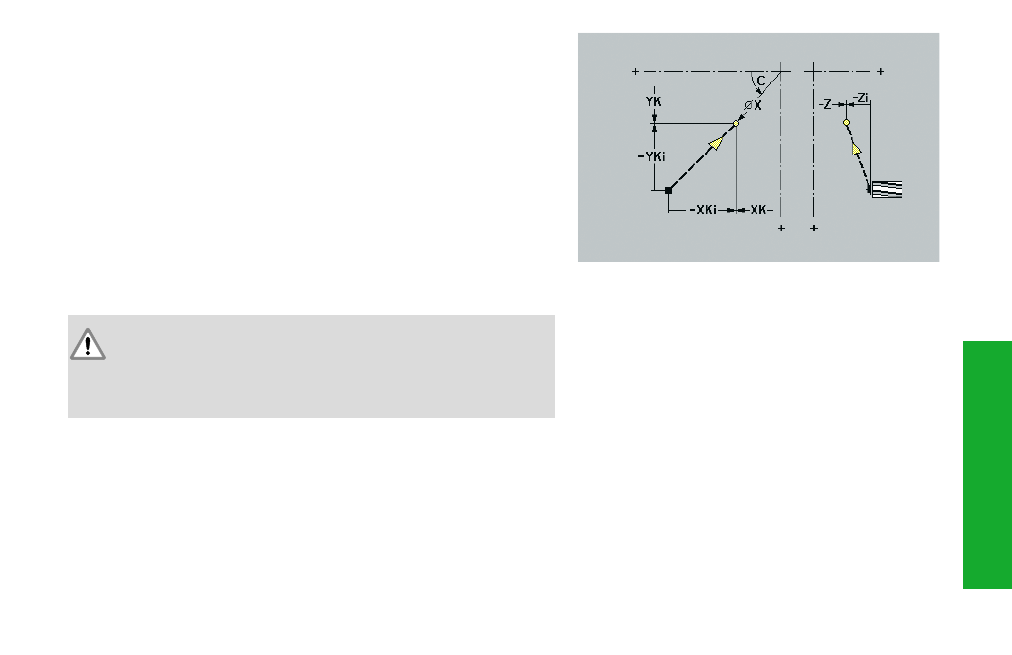

siehe Hilfebild
XK,YK: Endpunkt (in kartesischen Koordinaten)
Bearbeitung: Das Werkzeug verfährt im Eilgang auf kürzestem Weg
zum „Endpunkt".
Parameter
X, C:
Endpunkt (Durchmessermaß), Endwinkel – Winkelrichtung:
siehe Hilfebild
XK,YK: Endpunkt (in kartesischen Koordinaten)
Z: Endpunkt – default: aktuelle Z-Position
Achtung Kollisionsgefahr !
Bei G100 führt das Werkzeug eine geradlinige Bewegung durch
– auch wenn Sie nur „C“ programmieren. Benutzen Sie G110 zur
Positionierung des Werkstücks auf einen bestimmten Winkel.
