Stechzyklen

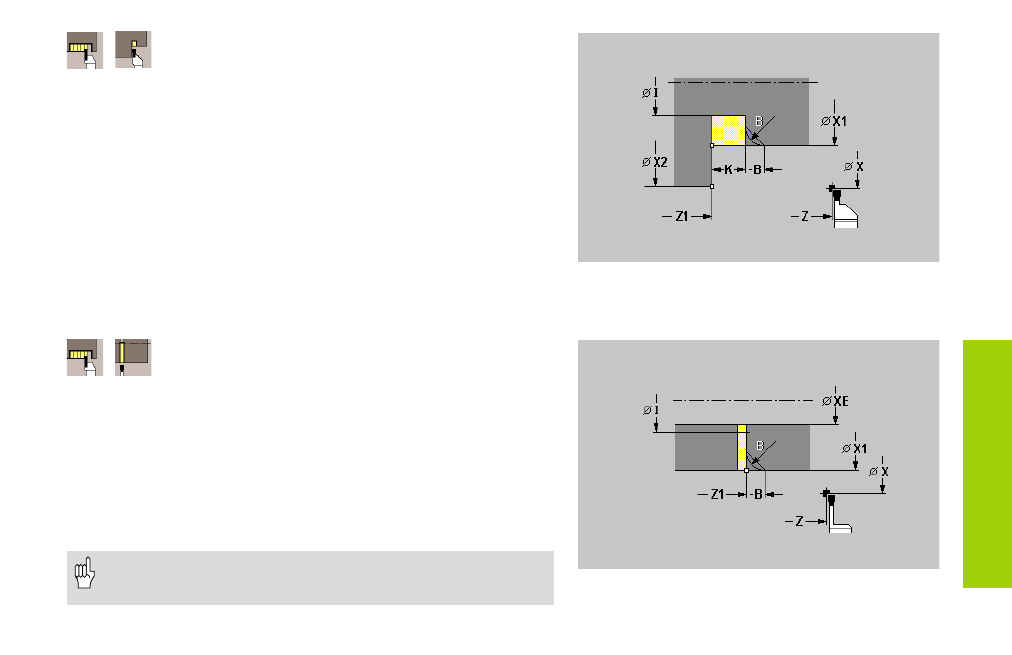

Freistechen U
Der Zyklus erstellt den Freistich „Form U“.
Hinweise zu Zyklusparametern:
X2:
Endpunkt Planfläche – default: die Planfläche wird nicht geschlich-
tet
I: Freistichdurchmesser
K: Freistichbreite – Ist die Schneidenbreite des Werkzeugs nicht
definiert, wird K als Schneidenbreite angenommen.
B: Fase oder Rundung
• B>0: Radius der Rundung
• B<0: Breite der Fase
Abstechen
Der Zyklus sticht das Drehteil ab.
Hinweise zu Zyklusparametern:
XE:
Innendurchmesser (Rohr)
I: Durchmesser Vorschubreduzierung
B: Fase oder Rundung
• B>0: Radius der Rundung
• B<0: Breite der Fase
E reduzierter Vorschub
Am Ende des Zyklus fährt das Werkzeug achsparallel auf den
Startpunkt zurück.
