Muster zirkular Mantel G746
G746 erstellt Bohr- oder Figurmuster mit gleichmäßigen Abständen auf
einem Kreis oder Kreisbogen auf der Mantelfläche. Geben Sie „XE“ nicht
an, wird der Bohr-/Fräszyklus oder die Figurbeschreibung des nächsten
NC-Satzes herangezogen – Bohrzyklus G71, G74, G36 oder Figur G314,
G315, G317 (Fräsbearbeitung).

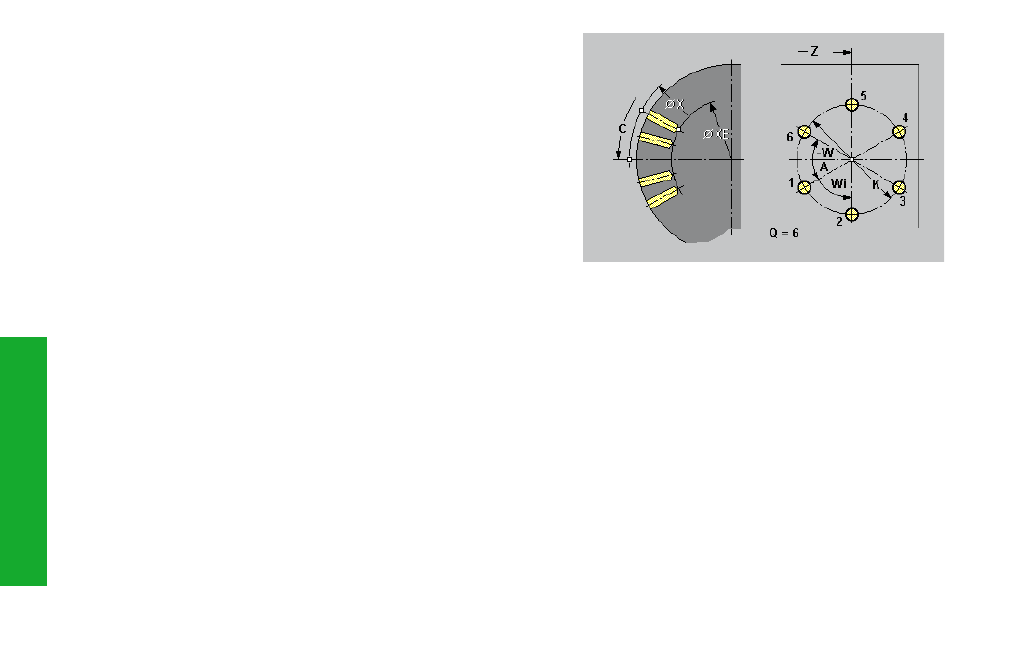

Parameter
Z, C:
Mittelpunkt, Winkel (Mittelpunkt Muster in Polarkoordinaten)
X, XE:
Anfangspunkt, Endpunkt Bohrung/Fräsbearbeitung (Durch-
messermaß)
K:
Musterdurchmesser
A, W:
Anfangs-/Endwinkel
Wi:
Winkelinkrement – Abstand zur nächsten Position
Q:
Anzahl der Bohrungen/Figuren – default: 1
V:
Umlaufrichtung (erforderlich, wenn W definiert ist.) – default: 0
Plazierung der Bohrungen/Figuren
• V=0: auf dem längeren Kreisbogen
• V=1: ab A im Uhrzeigersinn
• V=2: ab A gegen den Uhrzeigersinn
