Abspanzyklen
Konturschruppen längs G817 / G818
Konturschruppen plan G827 / G828
G817/G818 bzw. G827/G828 zerspant (schruppt) den durch die aktuelle
Werkzeugposition und den in den Folgesätzen beschriebenen Kontur-
bereich – ohne Eintauchen.
Werkzeugposition am Zyklusende:
• bei G817/G827: Zyklusstartpunkt und letzten Abhebekoordinate
• bei G818/G828: Zyklusstartpunkt
Parameter
X/Z:
Schnittbegrenzung (X Durchmessermaß)
P:
maximale Zustellung
H:
Abfahrart – default: 1
• 0: spant nach jedem Schnitt entlang der Kontur
• 1: hebt unter 45° ab; spant mit dem letzten Schnitt entlang der
Kontur
• 2: hebt unter 45° ab – ohne Schnitt entlang der Kontur
I, K:
Aufmaße – default: 0
• Fallende Konturelemente werden nicht bearbeitet.
• Schneidenradiuskorrektur: wird durchgeführt
• Aufmaße: G57/G58-Aufmaße werden verrechnet, wenn I/K in
dem Zyklus nicht angegeben sind. Nach der Zyklusausführung
werden die Aufmaße gelöscht.
• Der Sicherheitsabstand nach jedem Schnitt wird in
„Aktuelle Parameter – Bearbeitung – Sicherheitsabstände“
eingestellt.

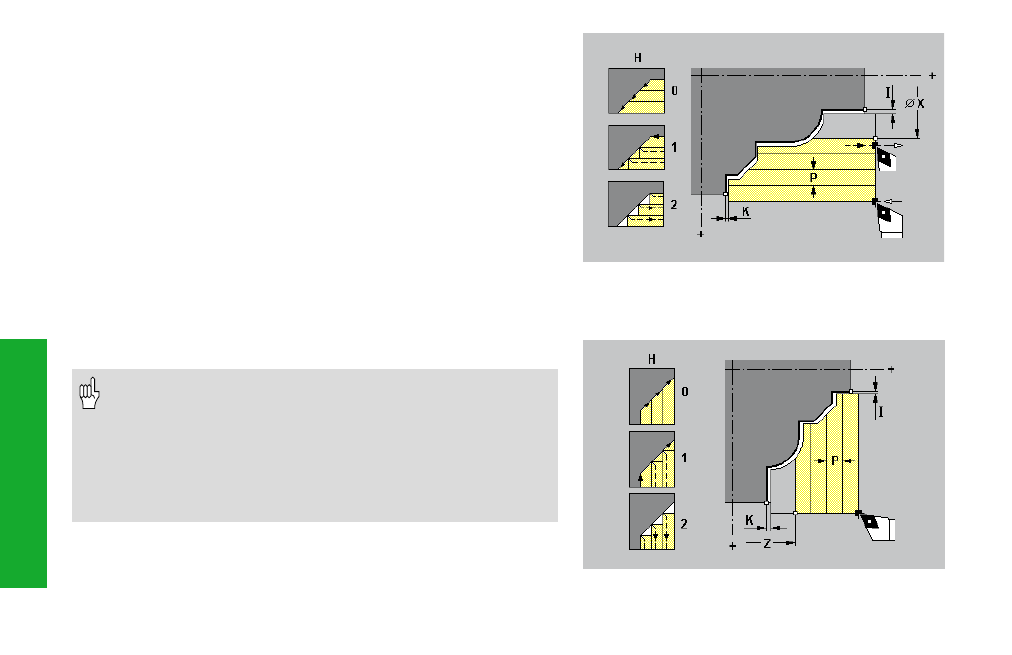

Beispiel: Konturschruppen längs G817
Beispiel: Konturschruppen plan G828
