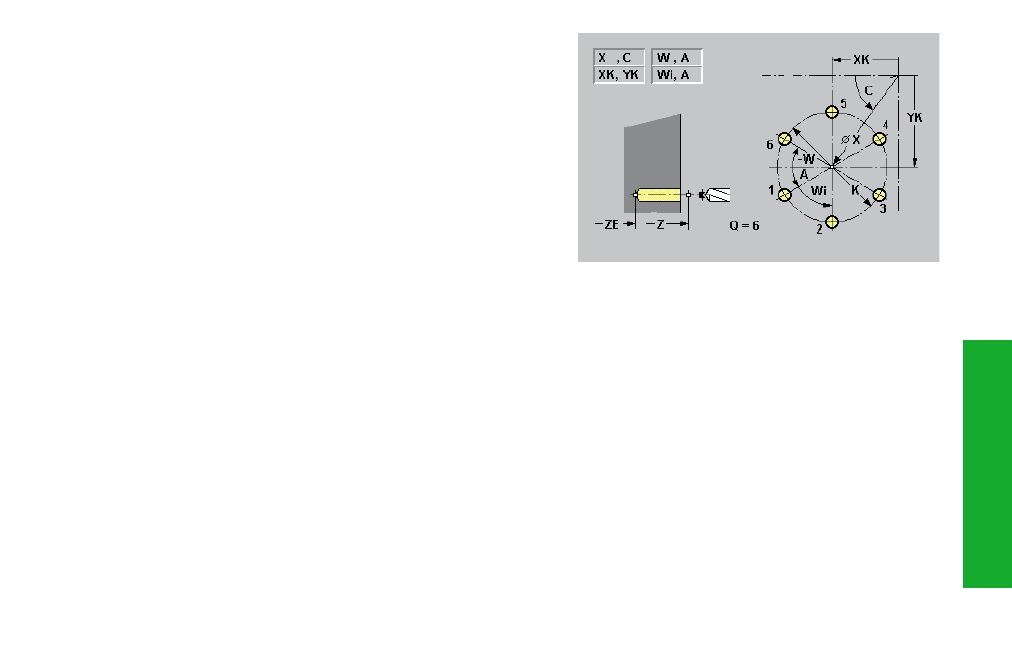

Muster zirkular Stirn G745
G745 erstellt Bohr- oder Fräsmuster mit gleichmäßigen Abständen auf
einem Kreis oder Kreisbogen auf der Stirnfläche. Geben Sie „ZE“ nicht
an, wird der Bohr-/Fräszyklus oder die Figurbeschreibung des nächsten
NC-Satzes herangezogen – Bohrzyklus G71, G74, G36 oder Figur G304,
G305, G307 (Fräsbearbeitung).
Parameter
XK, YK:
Mittelpunkt Muster (kartesische Koordinaten)
Z, ZE:
Anfangspunkt, Endpunkt Bohr-/Fräsbearbeitung
X, C:
Durchmesser, Winkel – Mittelpunkt Muster (Polarkoordinaten)
K:
Musterdurchmesser – default: die aktuelle X-Position wird als
Musterdurchmesser angenommen
A, W:
Anfangs-/Endwinkel – Lage der ersten/letzten Bohrung/Figur
Wi:
Endwinkel – Abstand zur nächsten Position
Q:
Anzahl Bohrungen/Figuren – default: 1
V:
Umlaufrichtung (erforderlich, wenn W definiert ist.) – default: 0
Plazierung der Bohrungen/Figuren:
• V=0: auf dem längeren Kreisbogen
• V=1: ab A im Uhrzeigersinn
• V=2: ab A gegen den Uhrzeigersinn
