ICP
-Pr
ogr
ammier
ung
ICP-Konturelemente
Linieneingabe: Wählen Sie die Richtung anhand des Menü-Symbols und
vermaßen das Konturelement. Bei einer „Linie im Winkel" entnehmen Sie
dem Hilfebild die Richtung des Winkels.
Bogeneingabe: Bestimmen Sie den Drehsinn und die Art der Vermaßung
anhand des Menü-Symbols. Die MANUALplus erwartet zusätzlich zur
Zielpunktangabe:
• den Mittelpunkt oder
• den Radius oder
• den Mittelpunkt und Radius
Stirn- und Mantelflächen-Konturen: Die Vermaßung erfolgt kartesisch
oder polar. Entscheidend dafür ist die Stellung der Funktionstaste „Polar“.
Kartesische Koordinaten geben Sie absolut oder inkremental ein.
• Den Startpunkt legen Sie bei der Beschreibung des ersten
Konturelements fest.
• Der Endpunkt wird durch den Zielpunkt des letzten Kontur-
elements bestimmt.
• Ein Sondervorschub wird er beim Schlichten des Kontur-
elements gefahren.
• Die MANUALplus berechnet fehlende Koordinaten, Schnitt-
punkte, Mittelpunkte, etc., soweit das mathematisch möglich
ist.
• Konturkoordinaten geben Sie absolut oder inkremental ein.
• Wenn Sie die „Auswahl der ICP-Konturen“ aufrufen, zeigt die
MANUALplus – abhängig von dem Zyklus – nur ICP-Konturen
für die Drehkontur, Stirn- oder Mantelfläche an.

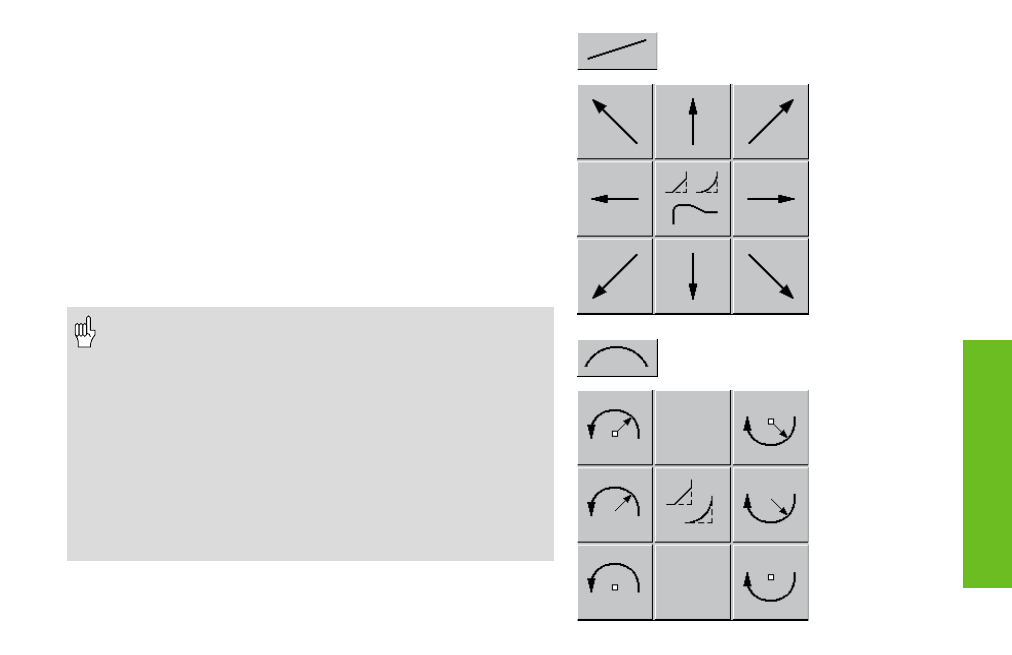

Aufruf Linienmenü
Aufruf Bogenmenü
