81
• Werden die Parameter eingegeben, dann
wird der Freistich mit diesen Maßen ausge-
führt.
• Bei Innengewinden sollte „FP“ vorgegeben
werden, da der Durchmesser des Längs-
elements nicht der Gewindedurchmesser
ist. Bei der Ermittlung der Gewindesteigung
durch die MANUALplus ist mit geringen Ab-
weichungen zu rechnen.

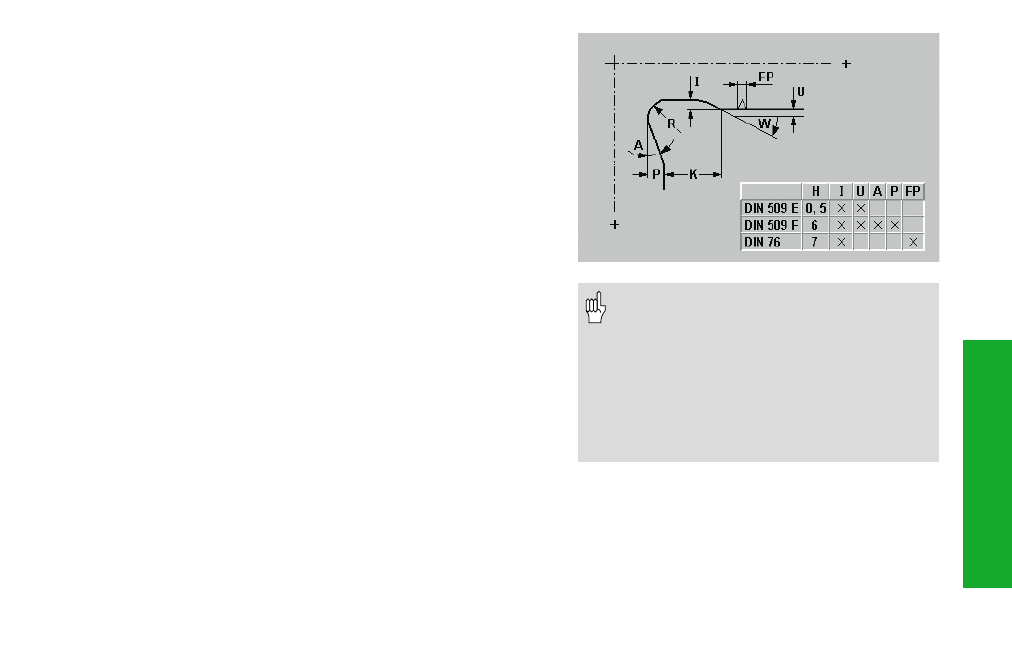

Freistichkontur G25
G25 generiert ein Formelement Freistich. Dieses Formelement können
Sie in die Konturbeschreibung von Schrupp- oder Schlichtzyklen einbin-
den.
Die MANUALplus ermittelt folgende Werte anhand des Durchmessers
bzw. bei Freistich DIN 76 anhand der Gewindesteigung aus der Norm-
tabelle, wenn Sie die Parameter nicht angeben:
• DIN 509 E: I, K, W, R
• DIN 509 F: I, K, W, R, P, A
• DIN 76: I, K, W, R
Parameter
H:
Freisstichart – default: 0
• 0, 5: DIN 509 E
• 6:
DIN 509 F
• 7: DIN 76
I: Freistichtiefe – default: Normtabelle
K: Freistichbreite – default: Normtabelle
R: Radius – default: Normtabelle
P: Plantiefe – default: Normtabelle
W: Freistichwinkel – default: Normtabelle
A: Planwinkel – default: Normtabelle
FP: Gewindesteigung – default: wird aufgrund des Gewinde-
durchmessers ermittelt
U: Schleifaufmaß – default: 0
E: reduzierter Vorschub (für die Fertigung des Freistichs) – default:
aktiver Vorschub
