Stir
nfl
ä
c
henbearbeit
ung

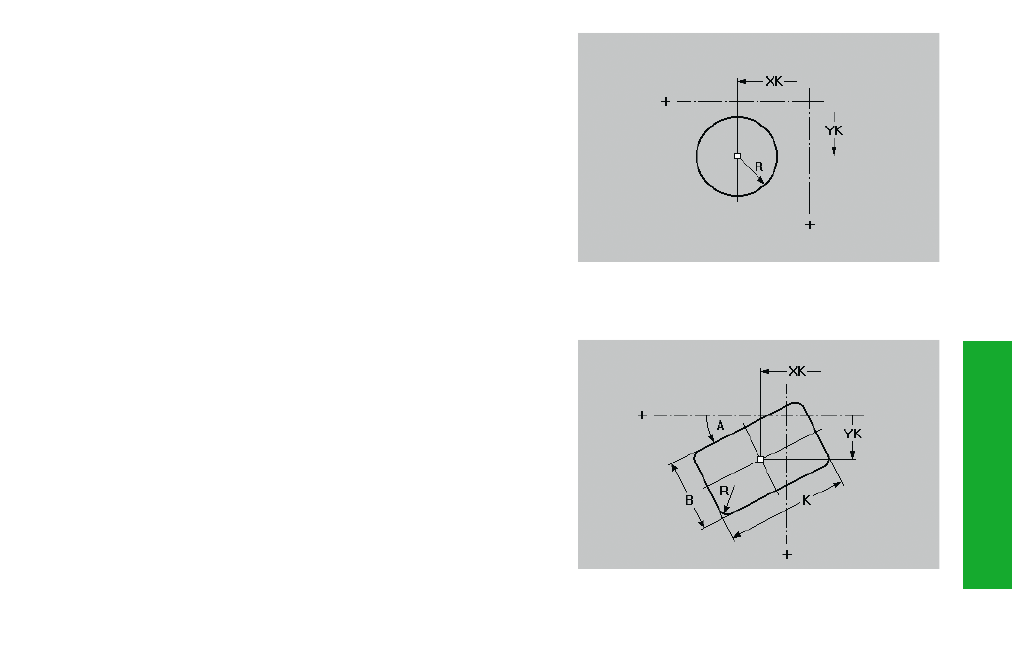

Figurdefinition Vollkreis Stirnfläche G304
G304 definiert einen Vollkreis auf der Stirnfläche. Diese Figur program-
mieren Sie in Kombination mit G793 oder G797.
Parameter
XK, YK:
Mittelpunkt
R:
Radius des Kreises
Figurdefinition Rechteck Stirnfläche G305
G305 definiert ein Rechteck auf der Stirnfläche. Diese Figur programmie-
ren Sie in Kombination mit G793 oder G797.
Parameter
XK, YK:
Mittelpunkt
A:
Winkel – Bezug: siehe Hilfebild
K:
Länge des Rechtecks
B:
Höhe des Rechtecks
R:
Fase/Verrundung
• R<0: Fasenlänge
• R>0: Verrundungsradius
