Stechzyklen

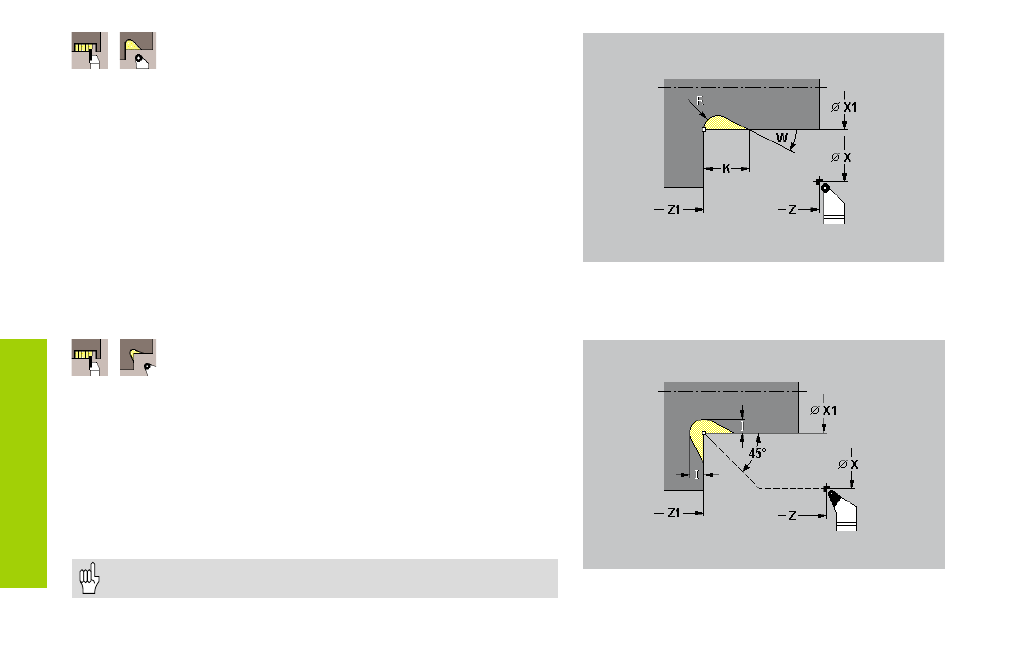

Freistechen H
Der Zyklus erstellt den Freistich „Form H“. Bei dem Anfahren wird ein
Sicherheitsabstand berücksichtigt. Geben Sie W nicht an, wird es anhand
von K und R berechnet. Der Endpunkt des Freistichs liegt dann auf
„Eckpunkt Kontur“.
Hinweise zu Zyklusparametern:
R:
Freistichradius – default: kein Zirkularelement
W:
Eintauchwinkel – default: W wird berechnet
Freistechen K
Die erzeugte Konturform ist von dem eingesetzten Werkzeug abhängig.
Zyklusausführung
1 fährt im Eilgang unter 45° auf Sicherheitsabstand vor den „Eckpunkt
Kontur X1, Z1“
2 taucht im Winkel von 45° ein – der Verfahrweg wird aus dem Parame-
ter „Freistichtiefe I“ errechnet
3 zieht das Werkzeug auf gleichem Weg auf den „Startpunkt X, Z“
zurück
Es wird keine Schneidenradiuskorrektur durchgeführt.
