Stechzyklen
Stechdrehen radial
Stechdrehen axial
Stechdrehen (Erweitert): Der Zyklus zerspant den definierten Bereich
unter Berücksichtigung wahlweiser Konturelemente durch alternierende
Einstech- und Schruppbewegungen.
Stechdrehen – Schlichten (Erweitert): Der Zyklus schlichtet den
definierten Konturabschnitt unter Berücksichtigung wahlweiser Kontur-
elemente.

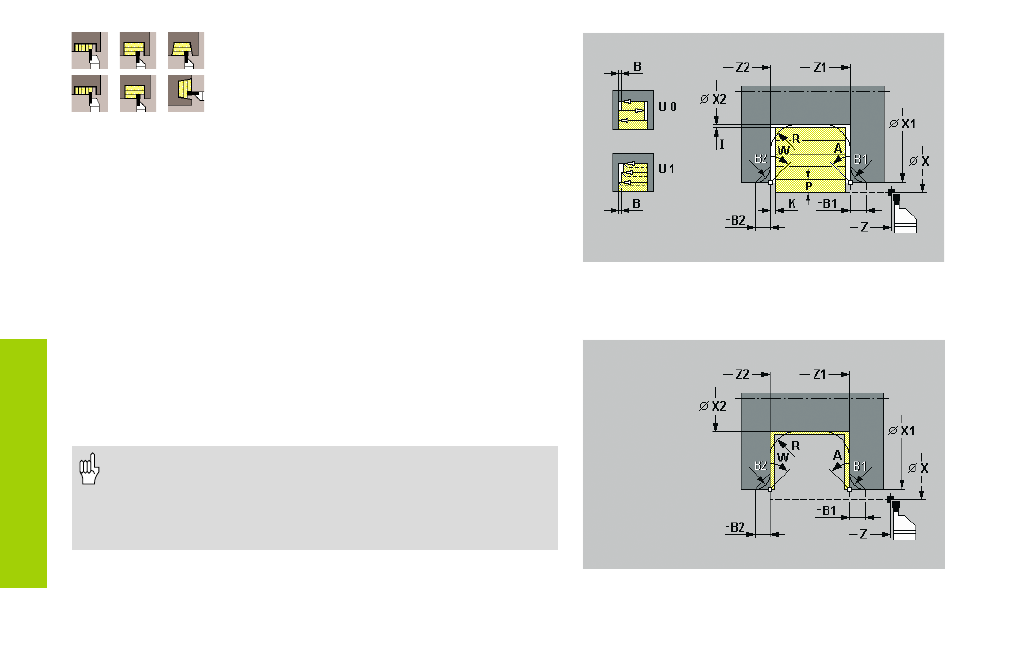

Hinweise zu Zyklusparametern:
O:
Einstechvorschub
R: Verrundung (auf beiden Seiten des Konturtals)
B1, B2: Fase oder Rundung (B1 Konturanfang; B2 Konturende)
• B>0: Radius der Rundung
• B<0: Breite der Fase
B: Versatzbreite
U: Drehbearbeitung unidirektional
• U=0: bidirektional
• U=1: unidirektional
Stechdrehen: Der Zyklus berücksichtigt im normalen Modus
kein Aufmaß.
Stechdrehen – Schlichten: Das Werkzeug fährt am Ende
des Zyklus auf den „Startpunkt X, Z“ zurück.
