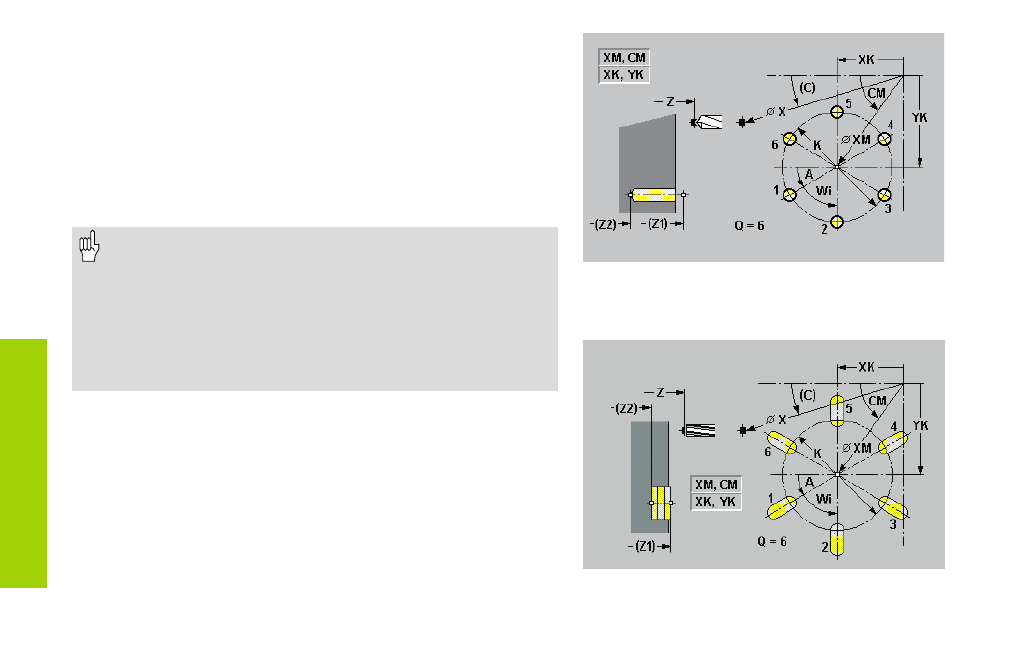

Muster zirkular axial
„Muster zirkular“ wird bei Bohrzyklen (Bohren, Tieflochbohren, Ge-
windebohren) und Fräszyklen (Nut, ICP-Kontur) zugeschaltet, um Bohr-/
Fräsmuster mit gleichmäßigen Abständen auf einem Kreis oder Kreisbo-
gen auf der Stirnfläche zu erstellen.
Den Mittelpunkt des Kreisbogens und die einzelnen Muster-Positionen
beschreiben Sie mit folgenden Parameterkombinationen:
• XM, CM
• XK, YK
• Bohrmuster: die MANUALplus generiert die Befehle M12,
M13 (Backenbremse klemmen/lösen) unter folgenden Voraus-
setzungen: das Bohr-/Gewindebohrwerkzeug muss „angetrie-
ben“ (Parameter „WKZ angetrieben H“) und die „Drehrichtung
MD“ definiert sein.
• ICP-Fräskonturen: Wenn der Konturstartpunkt außerhalb des
Koordinaten-Nullpunkts liegt, wird der Abstand Konturstart-
punkt – Koordinaten-Nullpunkt auf die Musterposition addiert.
