HEIDENHAIN MANUALplus 4110 Pilot Benutzerhandbuch
Seite 110
110
Dr
ehw
er
kz
eug
e
Drehwerkzeuge
Werkzeugparameter
X, Z:
Einstellmaß
R:
Schneidenradius
WO:
Werkzeugorientierung (Kennziffer siehe Hilfebild)
A:
Einstellwinkel – Bereich: 0°<=A<=180°
B:
Spitzenwinkel – Bereich: 0°<=B<=180°
DX, DZ: Verschleißkorrektur
Q:
(Referenz zum) Werkzeugtext
MD:
Drehrichtung (3=M3; 4=M4) – default: nicht vorgegeben
TS:
Schnittgeschwindigkeit – default: nicht angegeben
TF:
Vorschub – default: nicht angegeben
PT:
Standzeit – default: nicht angegeben
RT:
Reststandzeit (Anzeigefeld)
PZ:
Stückzahl – default: nicht angegeben
RZ:
Reststückzahl (Anzeigefeld)

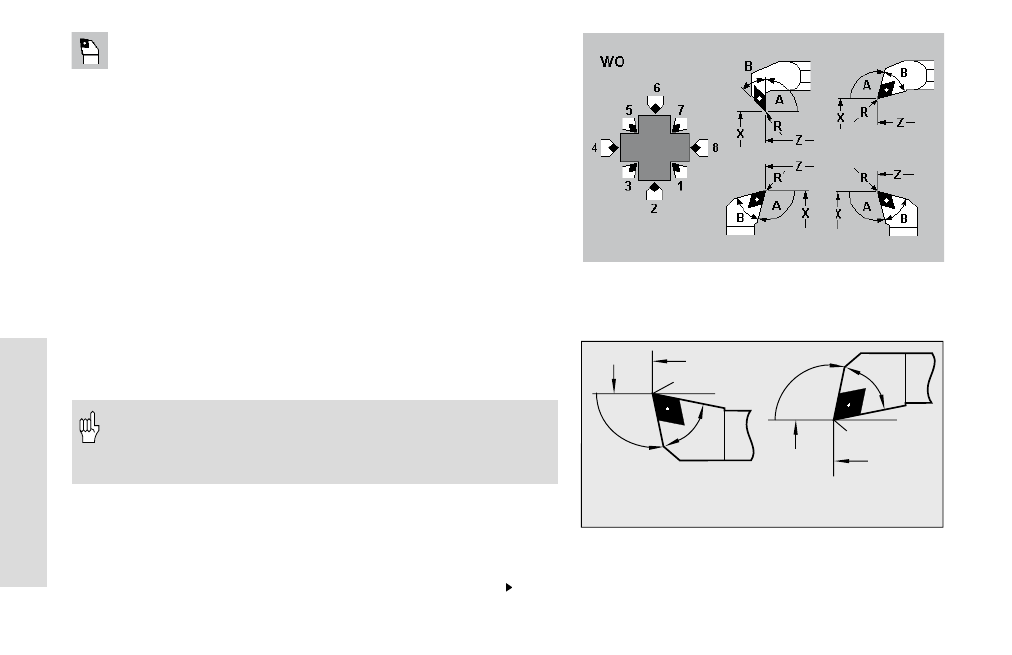

Die Richtung des Einstellwinkels ist von der Werkzeugorientie-
rung abhängig. Vermaßung von gekröpften Schrupp- oder
Schlichtwerkzeugen für die Längsbearbeitung mit WO=1, 3, 5, 7:
siehe Bild rechts oben.
Planwerkzeuge
Bei der Definition der Werkzeugdaten werden Längs- und Planwerkzeuge
nicht unterschieden. Vermaßung von Planwerkzeugen mit der Werk-
zeugorientierung WO=1 und WO=7: siehe Bild rechts unten.
WO = 1
WO = 7
Z
Z
X
X
B
B
A
A
R
R
Fortsetzung nächste Seite
