Gewindezyklen

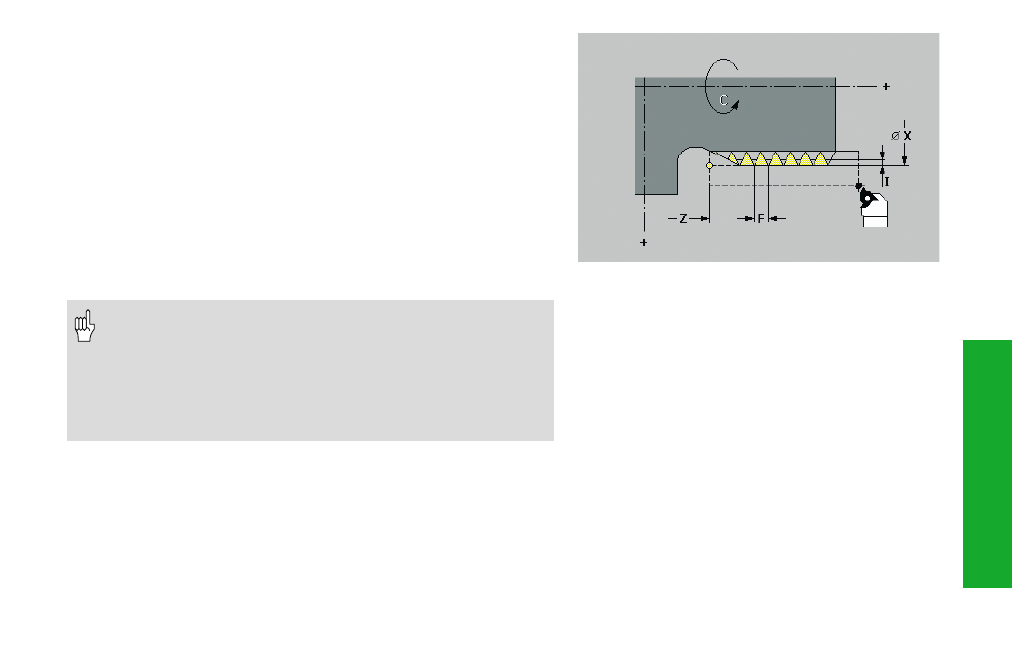

Metrisches ISO-Gewinde G35
G35 erstellt ein Längsgewinde (Innen- oder Außengewinde). Die
MANUALplus ermittelt anhand der Werkzeugposition relativ zum
Endpunkt des Gewindes ob ein Außen- oder Innengewinde erstellt wird.
Parameter
X, Z:
Endpunkt Gewinde (X Durchmessermaß)
F:
Gewindesteigung – default: Normtabelle
I:
maximale Zustellung – default: I wird aus Gewindesteigung und
Drehzahl errechnet
Q:
Anzahl Leerdurchläufe nach dem letzten Schnitt – default: 0
B:
Restschnitte – default: 0
• B=0: Aufteilung des „letzten Schnitts" in 1/2-, 1/4- 1/8-
1/8-Schnitt.
• B=1: ohne Restschnittaufteilung
• „Zyklus-Stop“ wirkt am Ende eines Gewindeschnitts.
• Vorschub- und Spindeloverride sind während der Zyklusaus-
führung nicht wirksam.
• Bei Innengewinden sollte „F“ vorgegeben werden, da der
Durchmesser des Längselements nicht der Gewindedurch-
messer ist. Bei der Ermittlung der Gewindesteigung durch die
MANUALplus ist mit geringen Abweichungen zu rechnen.
