Stechwerkzeuge
Werkzeugparameter
X, Z:
Einstellmaß
R:
Schneidenradius
WO:

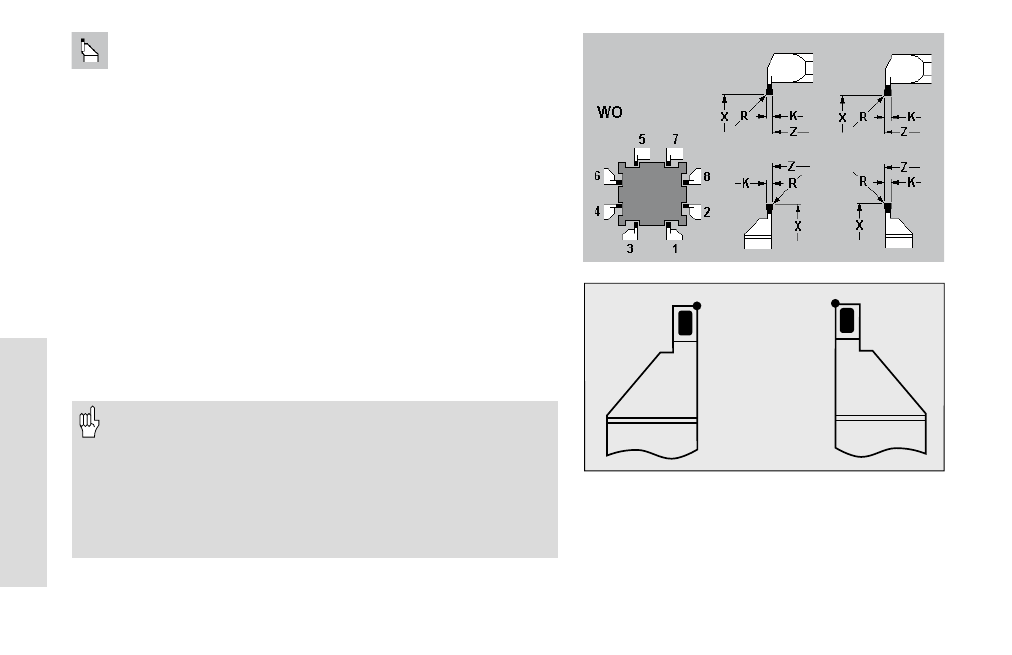

Werkzeugorientierung (Kennziffer siehe Hilfebild)
K:
Schneidenbreite
DX, DZ: Verschleißkorrektur
DS:
Sonderkorrektur
Q:
(Referenz zum) Werkzeugtext
MD:
Drehrichtung (3=M3; 4=M4) default: nicht vorgegeben
TS:
Schnittgeschwindigkeit – default: nicht angegeben
TF:
Vorschub – default: nicht angegeben
PT:
Standzeit – default: nicht angegeben
RT:
Reststandzeit (Anzeigefeld)
PZ:
Stückzahl – default: nicht angegeben
RZ:
Reststückzahl (Anzeigefeld)
• Die Lage des Bezugspunktes legen Sie bei Stechwerkzeugen
mit „WO“ fest.
• „DX, DZ" kompensiert den Verschleiß der an dem „Bezugs-
punkt“ angrenzenden Schneidenseiten. „DS“ kompensiert
den Verschleiß der dritten Schneidenseite (siehe Bild rechts
unten).
• „K“ wird ausgewertet, wenn in dem Stechzyklus der entspre-
chende Parameter nicht angegeben wird.
WO = 3
WO = 1
DS
DS
DZ
DZ
DX
DX
