Bohr
- und F
rä
smust
er
Muster linear Mantel G744

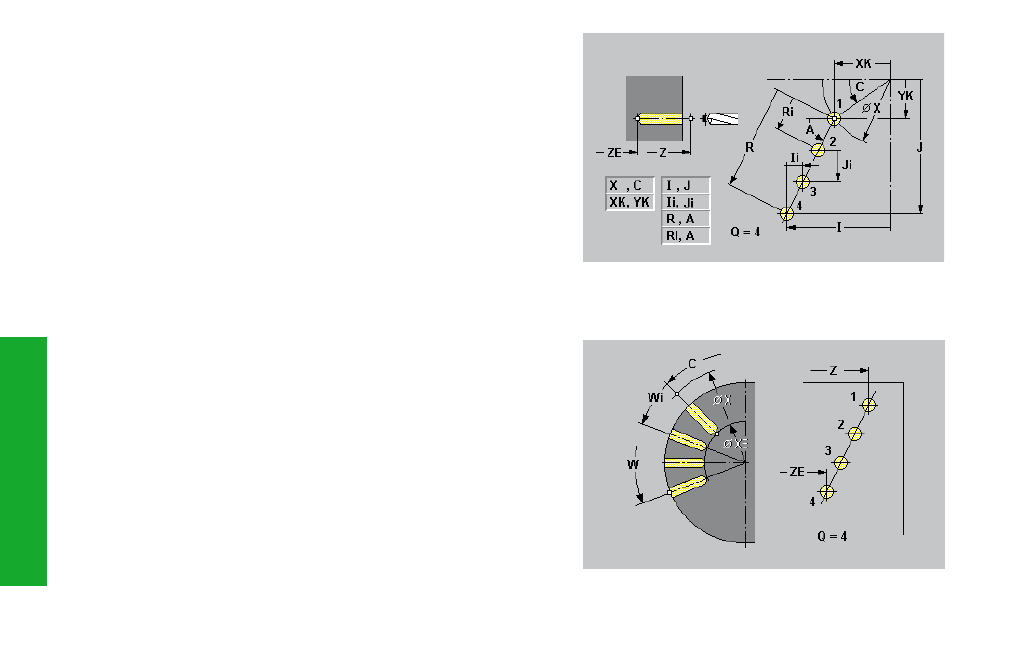

G744 erstellt Bohr- oder Figurmuster mit gleichmäßigen Abständen auf
einer Linie auf der Mantelfläche. Geben Sie „XE“ nicht an, wird der Bohr-/
Fräszyklus oder die Figurbeschreibung des nächsten NC-Satzes herange-
zogen – Bohrzyklus G71, G74, G36 oder Figur G314, G315, G317
(Fräsbearbeitung).
Parameter
Z, C:
Anfangspunkt, Anfangswinkel (Polarkoordinaten)
X, XE:
Anfangspunkt, Endpunkt Bohrung/Fräsbearbeitung (Durch-
messermaß)
ZE, W:
Endpunkt, Endwinkel Muster
Wi:
Winkelinkrement – Abstand zur nächsten Position
Q:
Anzahl Bohrungen/Figuren – default: 1
Muster linear Stirn G743
G743 erstellt Bohr- oder Fräsmuster auf der Stirnfläche. Geben Sie „ZE“
nicht an, wird der Bohr-/Fräszyklus oder die Figurbeschreibung des
nächsten NC-Satzes herangezogen – Bohrzyklus G71, G74, G36 oder
Figur G304, G305, G307 (Fräsbearbeitung).
Parameter
XK, YK:
Anfangspunkt Muster (kartesische Koordinaten)
Z, ZE:
Anfangspunkt, Endpunkt Bohr-/Fräsbearbeitung
X, C:
Durchmesser, Anfangswinkel (Polarkoordinaten)
A:
Musterwinkel
I, J; Ii, Ji: Endpunkt Muster; Musterabstand
R, Fi:
Musterlänge, Abstand zur nächsten Position
Q:
Anzahl Bohrungen/Figuren – default: 1
