54
Zirkularbewegung
G2, G3 – inkrementale Mittelpunktvermaßung
G12, G13 – absolute Mittelpunktvermaßung
Das Werkzeug verfährt zirkular im Vorschub zum „Endpunkt". Die
Drehrichtung von G2, G3 bzw. G12, G13 entnehmen Sie dem Hilfebild.
Parameter
X, Z:
Endpunkt (X Durchmessermaß)
R: Radius
Q: Schnittpunktauswahl – default: Q=0
B: Fase/Verrundung
• B keine Eingabe: tangentialer Übergang
• B=0: nicht tangentialer Übergang
• B>0: Radius der Rundung
• B<0: Breite der Fase
E: Sondervorschub – keine Eingabe: aktiver Vorschub
bei G2, G3:
I, K:
Mittelpunkt inkremental (Abstand Startpunkt – Mittelpunkt;
I Durchmessermaß)
bei G12, G13:
I, K:
Mittelpunkt absolut (I Durchmessermaß)

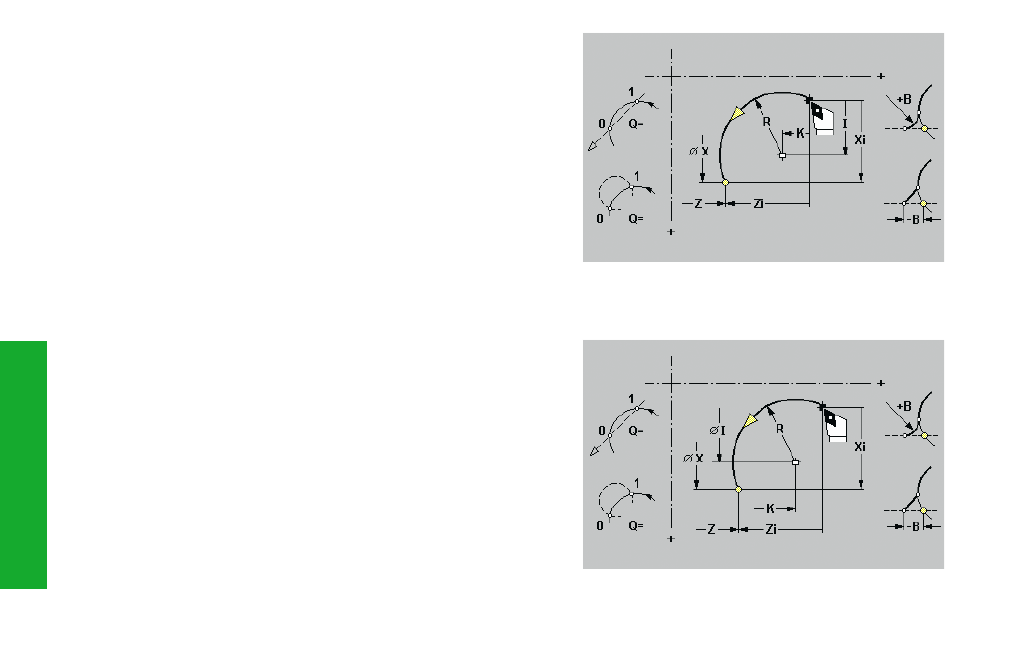

Beispiel: Zirkularbewegung G2
Beispiel: Zirkularbewegung G12
