Gewinde (längs) nachschneiden

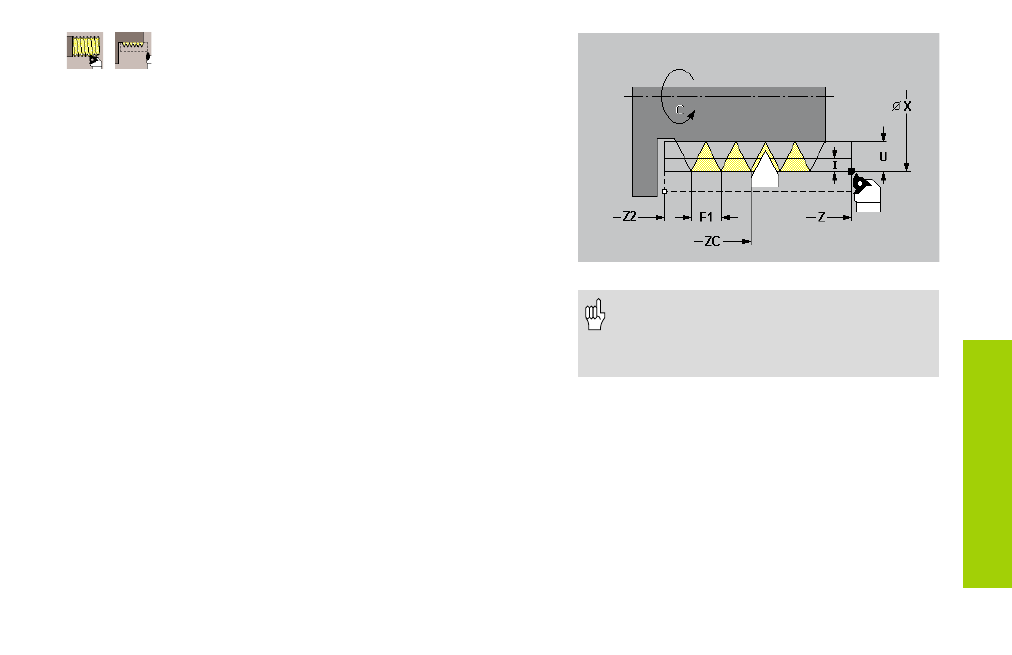

Der Zyklus schneidet ein eingängiges Gewinde nach. Da das Werkstück
bereits ausgespannt war, muss die MANUALplus die exakte Lage des
Gewindes kennen.
Zyklusausführung
1 Sie stellen das Gewindewerkzeug mit der Schneidenspitze mittig in
einen Gewindegang
2 Sie übernehmen die Werkzeugposition und den Spindelwinkel mit
„Übernahme Position“
3 Sie fahren das Werkzeug manuell aus dem Gewindegang heraus
4 Sie positionieren das Werkzeug auf den „Startpunkt X, Z“
5 Sie starten die Zyklusdurchführung mit „Eingabe fertig“, danach
„Zyklus-Start“
Hinweise zu Zyklusparametern:
C:
gemessener Winkel (Spindelwinkel)
ZC:
gemessene Position (Werkzeugposition)
F1:
Gewindesteigung (wird als Vorschub ausgewertet)
U:
Gewindetiefe – default:
• Außengewinden: U=0.6134*F1
• Innengewinden: U=–0.5413*F1
I: 1.
Schnittiefe
• I<U: I ist die 1. Schnittiefe
• keine Eingabe: das Gewinde in einem Schnitt nachgeschnitten
• Das Nachschneiden des Gewindes erfolgt immer mit dem
Zustellwinkel 0°.
• „Zyklus-Stop“ wirkt am Ende eines Ge-
windeschnitts.
• Vorschub- und Spindeloverride sind wäh-
rend der Zyklusausführung nicht wirksam.
