Freistich Form H G857

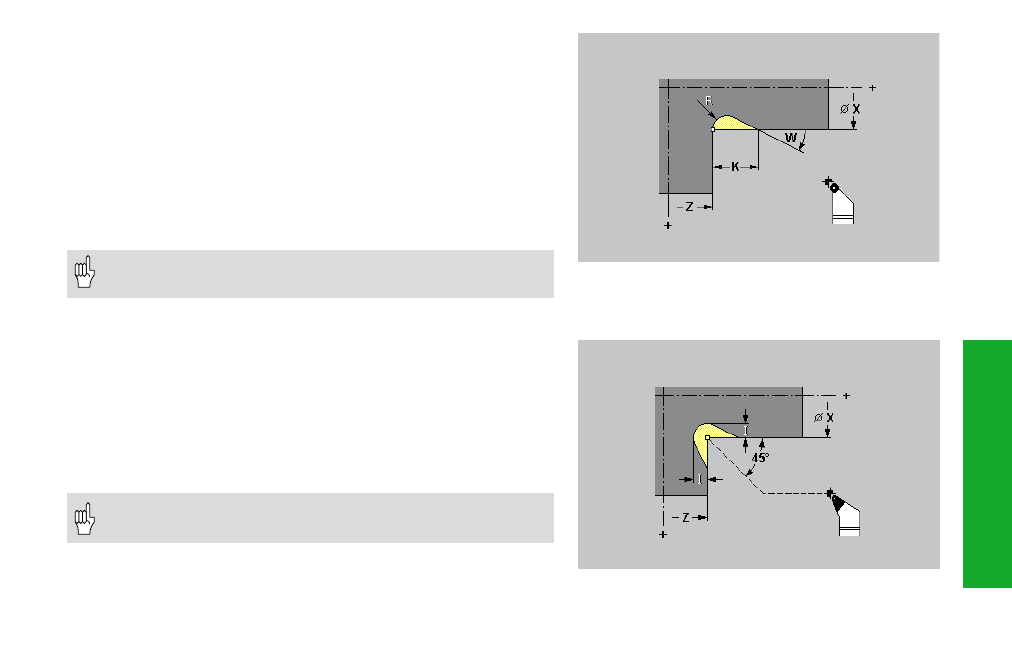

G857 erstellt den Freistich „Form H“. Geben Sie W nicht ein, wird es
anhand von K und R berechnet. Der Endpunkt des Freistichs liegt dann
auf „Eckpunkt Kontur“.
Werkzeugposition am Zyklusende: Startpunkt
Parameter
X, Z:
Eckpunkt Kontur (X Durchmessermaß)
K:
Freistichlänge
R:
Freistichradius – default: kein Zirkularelement
W:
Eintauchwinkel – default: W wird berechnet
• Schneidenradiuskorrektur: wird durchgeführt
• Aufmaße: werden nicht verrechnet
Freistich Form K G858
G858 erstellt den Freistich „Form K“. Dabei wird ein linearer Schnitt im
Winkel von 45° ausgeführt.
Werkzeugposition am Zyklusende: Startpunkt
Parameter
X, Z:
Eckpunkt Kontur (X Durchmessermaß)
I:
Freistichtiefe
• Schneidenradiuskorrektur: wird nicht durchgeführt
• Aufmaße: werden nicht verrechnet
