Gewindezyklen

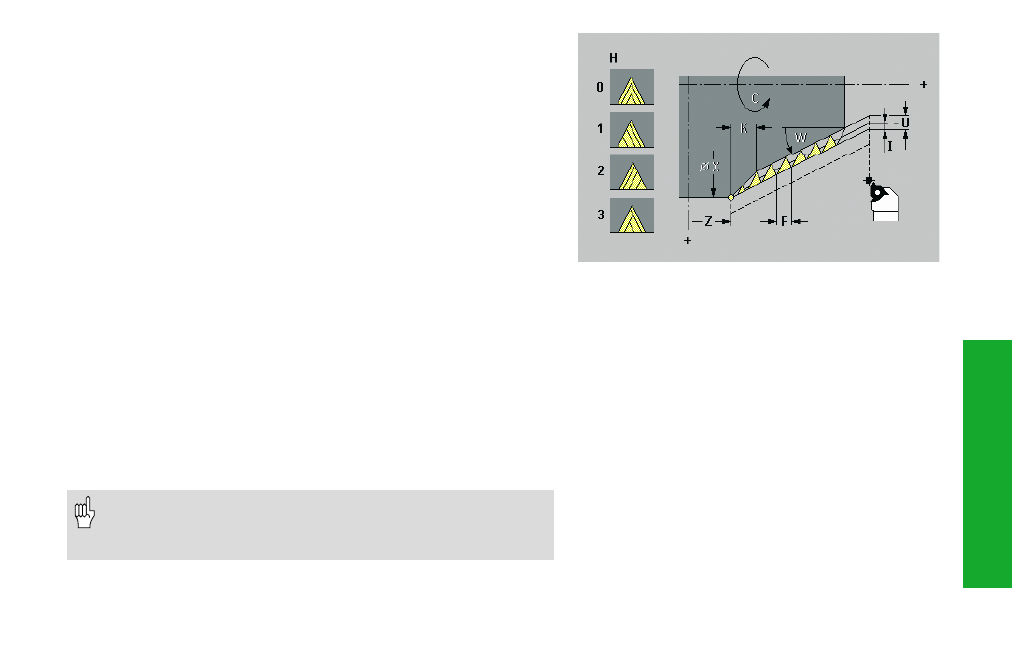

Einfacher Gewindezyklus G32
G32 erstellt ein einfaches Gewinde in beliebiger Richtung und Lage
(Längs-, Kegel- oder Plangewinde; Innen- oder Außengewinde). Das
Gewinde beginnt an der Werkzeugposition und endet bei „X, Z“.
Parameter
X, Z:
Endpunkt Gewinde (X Durchmessermaß)
F:
Gewindesteigung
U:
Gewindetiefe
U > 0: Innengewinde
U<=0: Außengewinde auf Längs-, Stirn- oder Rückseite
I:
maximale Zustellung
B:
Restschnitte – default: 0
• B=0: Aufteilung des „letzten Schnitts" in 1/2-, 1/4- 1/8- 1/8-
Schnitt.
• B=1: ohne Restschnittaufteilung
Q:
Anzahl Leerdurchläufe nach dem letzten Schnitt – default: 0
K:
Auslauflänge am Endpunkt des Gewindes – default: 0
W:
Kegelwinkel – default: 0; Bereich: –45° < W < 45°
Lage des Kegelgewindes in Bezug zur Längs- oder Planachse.
C:
Startwinkel – default: 0
H:
Versatzart – default: 0
• H=0: ohne Versatz
• H=1: Versatz von links
• H=2: Versatz von rechts
• H=3: Versatz abwechselnd rechts/links
• „Zyklus-Stop“ wirkt am Ende eines Gewindeschnitts.
• Vorschub- und Spindeloverride sind während der Zyklusaus-
führung nicht wirksam.
