Seite 131
Mechanisiertes schneiden
powermax
105
Wartungshandbuch
7-5
3
4
12
13
14
5
6

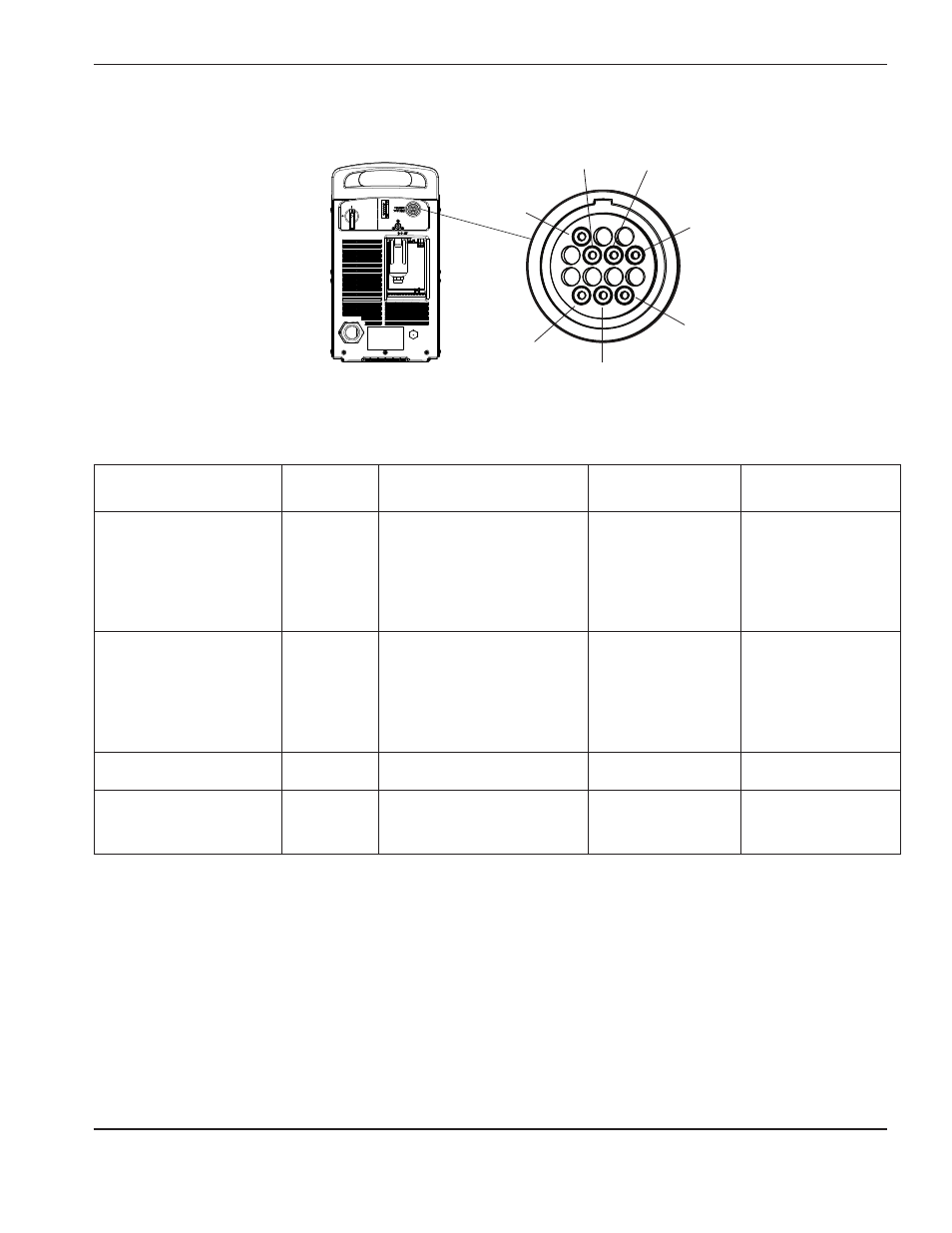

Kontaktbelegung der Maschinenschnittstelle
Ziehen Sie beim Anschließen des Powermax105 mit einem Maschinenschnittstellenkabel an eine Brennerhöhensteuerung
oder eine CNC-Steuerung die nachstehende Tabelle hinzu.
Signal
Typ
Anmerkungen
Anschlussbuchsen Kabeldrähte
Start (Plasmastart)
Eingang
Normalerweise geöffnet.
18 VDC Leerlaufspannung
an START-
Anschlussklemmen. Benötigt
potenzialfreies Schließen,
um aktiviert zu werden.
3, 4
Grün, schwarz
Übertragung
(Maschinenvorschubstart)
Ausgang
Normalerweise geöffnet.
Potenzialfreies Schließen,
wenn der Lichtbogen
übertragen wird.
Maximal 120 VAC/1 A am
Maschinenschnittstellenrelais.
12, 14
Rot, schwarz
Schutzleiter
Schutzleiter
13
Spannungsteiler
Ausgang
Geteiltes Lichtbogensignal
von 20:1, 21,1:1, 30:1, 40:1,
50:1 (liefert maximal 15 V).
5 (–), 6 (+)
Schwarz (–), weiß (+)
