ErsEtzEn dEr stromquEllEnkomponEntEn
9-88
powermax
105 Wartungshandbuch

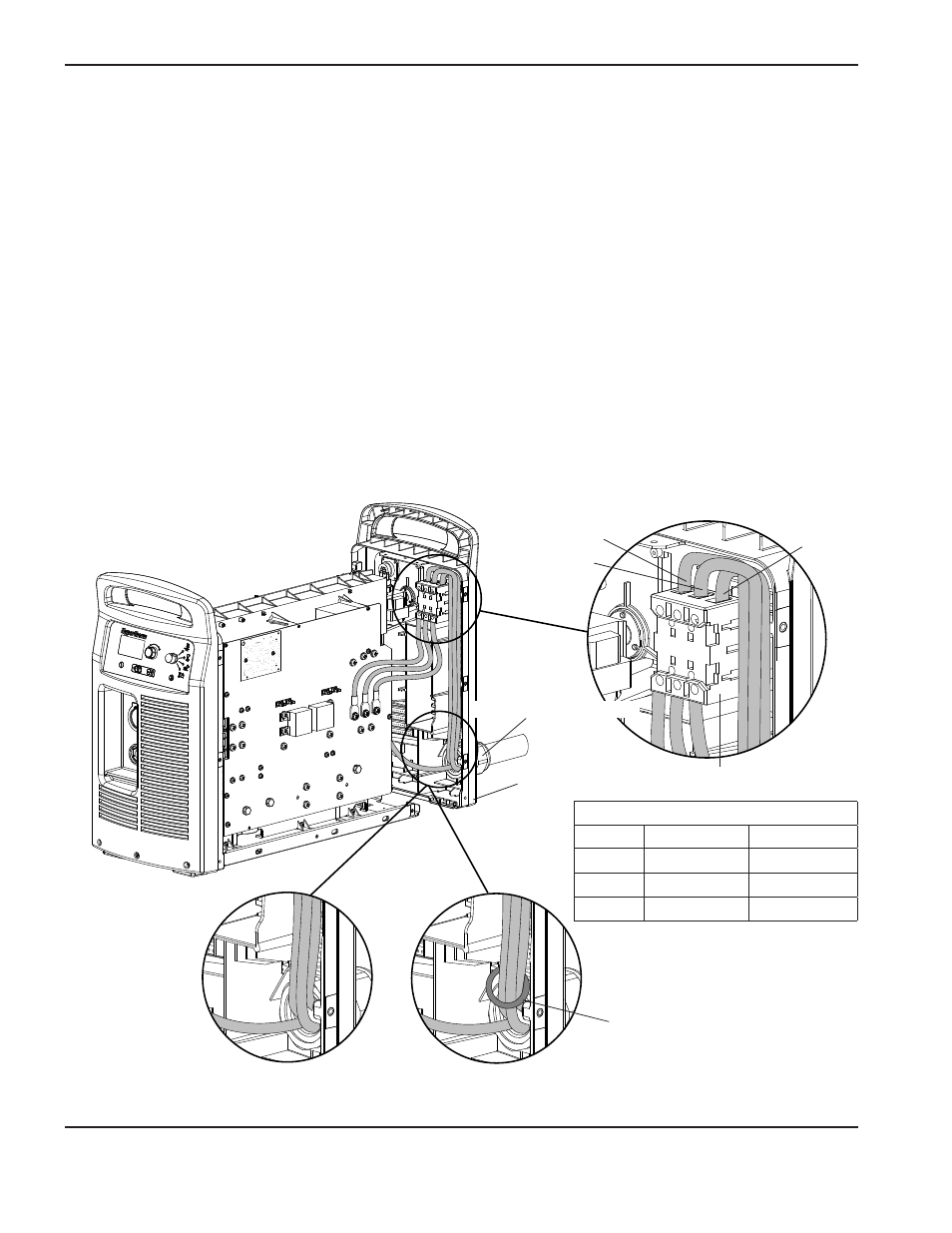

Installation des Netzkabels
1. Lösen Sie die Zugentlastungshaltemutter am Zugentlastungs-Steckverbinder.
2. Schieben Sie das Netzkabel durch den Zugentlastungs-Steckverbinder.
Anmerkung: CE-Netzkabel müssen von der Innenseite der Rückwand aus durch den Zugentlastungs-
Steckverbinder geschoben werden, da der Ferritkern auf den drei Netzdrähten installiert ist.
3. Führen Sie die drei Netzdrähte in der Fassung an der Innenseite der Rückwand hoch zur Oberseite des
Netzschalters.
4. Setzen Sie die drei Drähte an der Oberseite des Netzschalters in der gleichen Reihenfolge wie beim Ausbau ein.
Ziehen Sie die drei Stellschrauben auf 23 kg cm fest.
5. Ziehen Sie die Zugentlastungshaltemutter an.
6. Schieben Sie die Rückwand gegen das Chassis der Stromquelle.
Rückwand
L1
L2
Netzschalter
Ferritkern
Zugentlastungshaltemutter
L3
CSA- und CCC-Netzkabel CE-Netzkabel
Netzkabelanschlüsse
Draht CSA CE oder CCC
L1 Schwarz Braun
L2 Weiß Schwarz
L3 Rot Grau
