Konfiguration des Maschinenbrenners
powermax
105 Wartungshandbuch 6-5
Umwandlung eines langen Maschinenbrenners in einen Mini-
Maschinenbrenner
Ein langer Maschinenbrenner lässt sich durch Entfernen des Brennerschafts in einen Mini-Maschinenbrenner
umwandeln.
Anmerkung: Wenn Sie einen langen Maschinenbrenner in einen Mini-Maschinenbrenner umwandeln und den
Brenner gleichzeitig montieren, überspringen Sie dieses Kapitel und befolgen Sie die Anweisungen auf
Seite 6-7 Montage des Brenners.
Beachten Sie die Abbildungen auf Seite 6-4 Maschinenbrenner-Komponenten und befolgen Sie diese Anweisungen.
Anmerkung: Beim Trennen und Wiederverbinden der Brennerteile muss die gleiche Ausrichtung des
Brennerkopfs zum Brennerschlauchpaket beibehalten werden. Drehen des Brennerkopfs relativ zum
Brennerschlauchpaket kann ihn beschädigen.
1. Trennen Sie das Brennerschlauchpaket von der Stromquelle und entfernen Sie die Verschleißteile vom Brenner.
2. Schrauben Sie den Zugentlastungsmantel von der Zugentlastungsmutter ab und ziehen Sie ihn entlang des
Brennerschlauchpakets zurück.
3. Schrauben Sie die Zugentlastungsmutter vom Brennerschaft ab und ziehen Sie die Mutter entlang des
Brennerschlauchpakets zurück.
4. Schrauben Sie den Brennerschaft von der Kupplung ab.
5. Schrauben Sie die Kupplung von der Montagemuffe ab.
6. Entfernen Sie die drei Schrauben vom Verschleißteilende der Montagemuffe und ziehen Sie die Montagemuffe nach
vorne vom Brennerkörper ab.
7. Trennen Sie den Drahtverbinder am Kappensensorschalter.
8. Entfernen Sie mit einem Kreuzschlitzschraubendreher Nr. 2 die Schraube, mit der das Pilotkabel am Brennerkörper
befestigt ist.

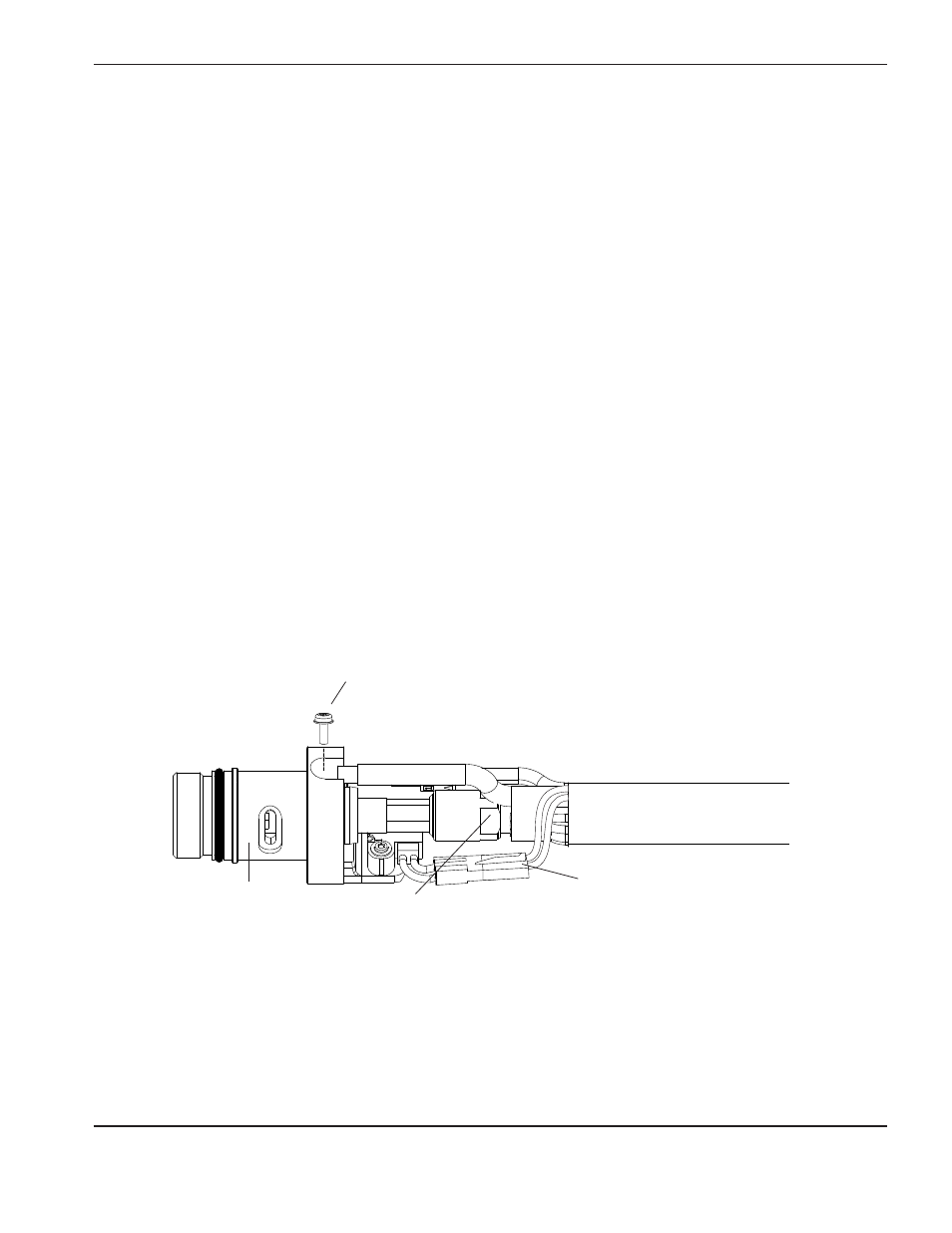

Anschluss der
Gasversorgungsleitung
Brennerkopf
Klemmschraube für Pilotkabel
Drahtverbinder
am Kappensensorschalter
