Teile
11-2
powermax
105 Wartungshandbuch

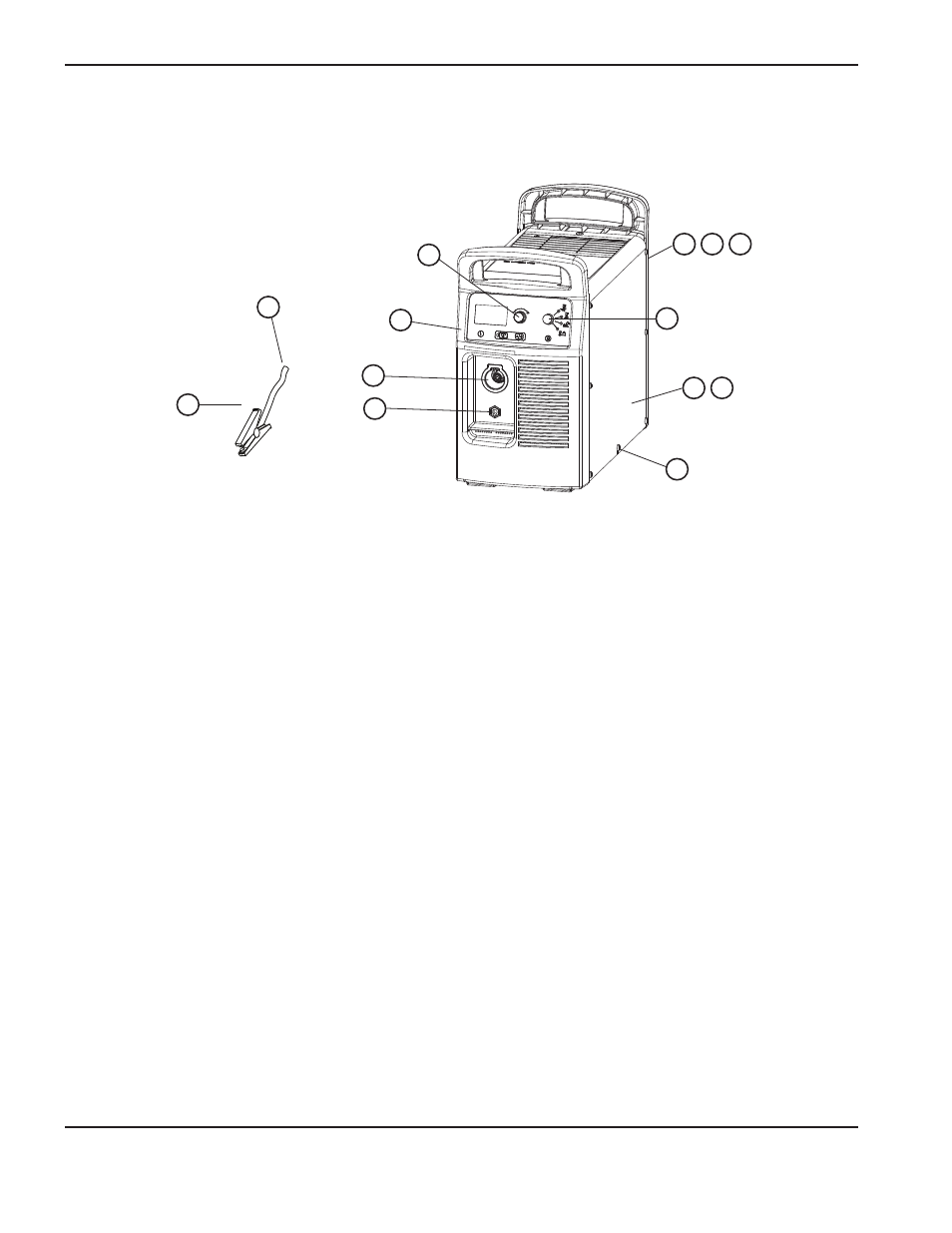

Teile der Stromquelle
Vorderseite außen
Teil Teile-Nummer Beschreibung
228903 Set: Powermax105-Etiketten, CSA
228904 Set: Powermax105-Etiketten, CE
1 228866 Set: Powermax105 Vorderseite
2 228867 Set: Powermax105 200–600 V CSA Rückseite
3 228868 Set: Powermax105 230–400 V CE Rückseite
4 228869 Set: Powermax105 400 V CE/380 V CCC Rückseite
5 228912 Set: Powermax105 Werkstückkabel-Steckdose (Stromquellenseite)
6 228905 Set: Powermax105 CSA Stromquellenabdeckung mit Etiketten
7 228906 Set: Powermax105 CE/CCC Stromquellenabdeckung mit Etiketten
8 108797 Regler
9 108732 Betriebsart-Schalter
10 228883 Set: Powermax105 Brenner-Schnellkupplungsersatz (Stromquellenhälfte)
11 075769 Abdeckungsschrauben
12 Werkstückkabel
(siehe Seite 11-21 Zubehörteile für eine vollständige Liste der Werkstückkabel)
13 228891 Set: Powermax105 Werkstückkabelstecker (Kabelseite)
1
2 3 4
5
6 7
8
9
10
11
12
13
