ErsEtzEn dEr BrEnnErkomponEntEn
10-10
powermax
105 Wartungshandbuch
Ausbau des Startschalters
1. Hebeln Sie den Startschalter mit einem Schlitzschraubendreher heraus.
2. Trennen Sie den Startschalter, indem Sie auf die Lasche am Drahtverbinder drücken und den Startschalter vom
Drahtverbinder abziehen.
3. Ziehen Sie den Startschalter von den beiden Aufnahmestiften im rechten Griff ab.

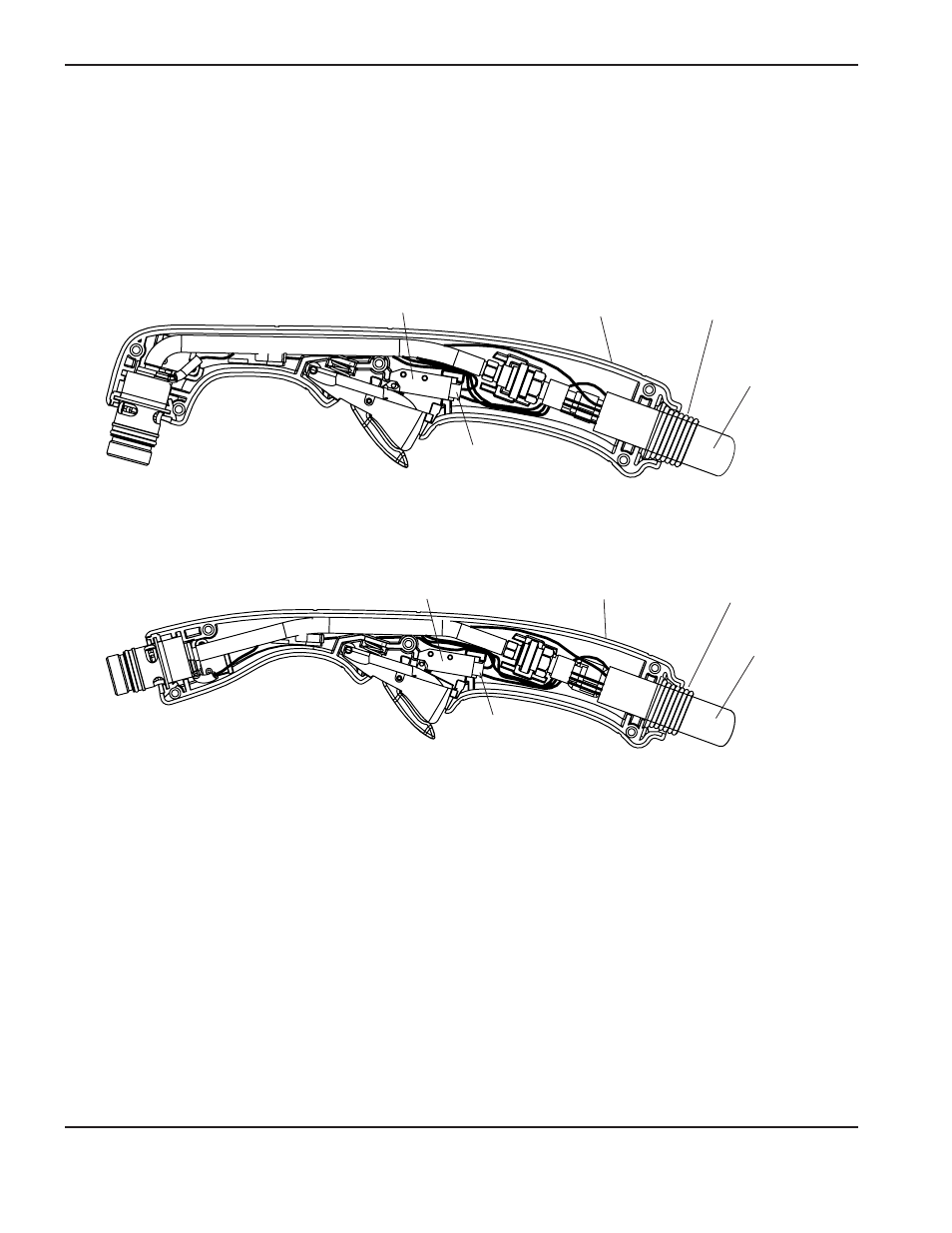

Rechter Griff
Zugentlastung
Brennerschlauchpaket
Duramax-75°-Handbrenner
Startschalter
Startschalter-
Drahtverbinder
Duramax-15°-Handbrenner
Startschalter-
Drahtverbinder
Rechter Griff
Zugentlastung
Brennerschlauchpaket
Startschalter
Ersetzen des Startschalters
1. Hebeln Sie den Startschalter mit einem Schlitzschraubendreher heraus.
2. Ziehen Sie den Startschalter von beiden Aufnahmestiften im rechten Griff ab.
3. Stecken Sie die Drahtverbinder des Startschalters in den neuen Startschalter.
4. Drücken Sie den Startschalter auf die beiden Aufnahmestifte im rechten Griff.
